确保模型所需要的精度。
有几种可用的精度功能，包括
- 极轴追踪。捕捉到最近的预设角度并沿该角度指定距离。
- 锁定角度。锁定到单个指定角度并沿该角度指定距离。
- 对象捕捉。捕捉到现有对象上的精确位置，例如多线段的端点、直线的中点或圆的中心点。
- 栅格捕捉。捕捉到矩形栅格中的增量。
- 坐标输入。通过笛卡尔坐标或极坐标指定绝对或相对位置。
最常用的精度功能是极轴追踪、锁定角度和对象捕捉。
极轴追踪
需要指定点时（例如在创建直线时），可以使用极轴追踪来引导光标以特定方向移动。

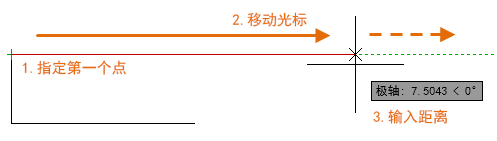

例如，指定下面直线的第一个点后，将光标移动到右侧，然后在“命令”窗口中输入距离以指定直线的精确水平长度。
默认情况下，极轴追踪处于打开状态并引导光标以水平或垂直方向（0 或 90 度）移动。
要打开和关闭极轴追踪，请按 F10 键或按触控栏上的
键。
锁定角度
如果需要以指定的角度绘制直线，可以锁定下一个点的角度。例如，如果直线的第二个点需要以 45 度角创建，则在“命令”窗口中输入 <45。
按所需的方向沿 45 度角移动光标后，可以输入直线的长度。
对象捕捉

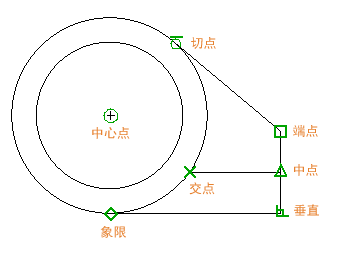

到目前为止，在对象上指定精确位置的最重要方式是使用对象捕捉。在下图中，通过标记来表示多个不同种类的对象捕捉。

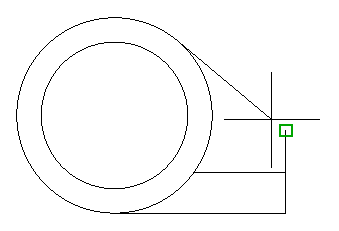

只要 AutoCAD 提示您指定点，对象捕捉就会在命令执行期间变为可用。例如，如果创建一条新线，然后将光标移动到现有直线端点的附近，光标将自动捕捉它。
要打开和关闭对象捕捉，请按 F3 键或按触控栏上的
键。
设置默认对象捕捉
输入 OSNAP 命令以设置默认对象捕捉，也称为“运行”对象捕捉。例如，您可能会发现，默认启用“中点”对象捕捉很有用。
建议
- 在提示输入点时，可以指定替代所有其他对象捕捉设置的单一对象捕捉。按住 Shift 键，在绘图区域中单击鼠标右键，然后从“对象捕捉”菜单中选择对象捕捉。然后，移动光标在对象上选择一个位置。
- 请确保放大到足够大以避免出现错误。在复杂的模型中，捕捉到错误对象将导致可能传播到整个模型的错误。
对象捕捉追踪

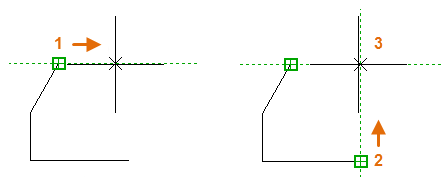

在命令执行期间，可以从对象捕捉位置水平和垂直对齐点。在下图中，首先将光标悬停在端点 1 上，然后悬停在端点 2 上。光标移近位置 3 时，光标将锁定到水平和垂直位置，如图所示。
现在，您可以完成创建已从该位置创建的直线、圆或其他对象。
要打开和关闭对象捕捉追踪，请按 F11 键或按触控栏上的
键。
验证所做的工作
重新检查几何图形以尽早发现错误。输入 DIST 命令（或仅 DI）来测量模型中任意两点之间的距离。

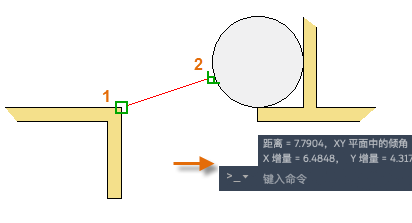

例如，您可能需要在显示的两点之间查找间隙，这可能表示墙角和小桌子角，也可能表示塑料零件和电线的二维截面。
输入 DIST 后，单击角点 (1) 上的端点。接下来，按住 Shift 键，同时单击鼠标右键，然后从对象捕捉菜单中选择“垂直”。最后，单击圆 (2)。
显示在结果中的小数位数和单位样式由 UNITS 命令控制。
快捷功能键参考
键盘上的功能键在 AutoCAD 中都具有指定。对于带有触控栏的计算机，功能键将替换为图标。默认情况下，显示的图标位于触控条上。
| 功能键 | 图标 | 特性 | 说明 |
|---|---|---|---|
| F1 |
|
帮助 | 显示活动工具提示、命令、选项板或对话框的帮助。 |
| F2 |
|
展开的命令行 | 在命令窗口中显示展开的命令历史记录。 |
| F3 |
|
对象捕捉 | 打开和关闭对象捕捉。 |
| F4 | 三维对象捕捉 | 打开三维元素的其他对象捕捉。 | |
| F5 | 等轴测平面 | 循环浏览 2-1/二维等轴测平面设置 | |
| F6 |
|
动态 UCS（仅限于 AutoCAD） | 打开和关闭 UCS 与平面曲面的自动对齐。 |
| F7 |
|
栅格显示 | 打开和关闭栅格显示。 |
| F8 |
|
“正交”模式 | 锁定光标按水平或垂直方向移动。 |
| F9 |
|
栅格捕捉 | 限制光标按指定的栅格间距移动。 |
| F10 |
|
极轴追踪 | 引导光标按指定的角度移动。 |
| F11 |
|
对象捕捉追踪 | 从对象捕捉位置水平和垂直追踪光标。 |
| F12 |
|
动态输入 | 显示光标附近的距离和角度并在字段之间使用 Tab 键时接受输入。 |
