比较图形的步骤

查看当前图形和指定的比较图形之间的差异。

  1. 打开要与其他图形进行比较的第一个图形。
  2. 单击工具栏上的“DWG 比较”。
  3. 在“选择”对话框中,指定要与当前图形进行比较的图形文件,然后单击“打开”。

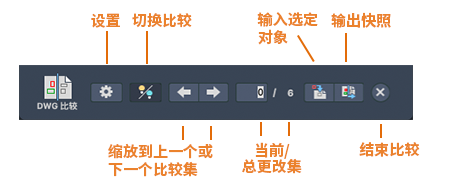

将打开“DWG 比较 Visor”,并且比较结果会显示在当前图形中。该 Visor 提供的若干命令和选项可用于查看和控制比较结果。

比较图形和当前图形之间的差异将按接近度分组到周围环绕修订云线的更改集中。差异按颜色区分。默认情况下,颜色指定如下:

注:
  • 如果当前图形中有一个已关闭或冻结的图层,则它不会成为比较结果的一部分。
  • 除非在比较图形中保存更改,否则在比较图形中所做的任何更改都不会显示在比较中。
  • 即使没有任何打开的图形,也可以从“文件”菜单启动“DWG 比较”实用程序。在“DWG 比较”对话框中,指定基础图形和参照图形,然后单击“比较”。比较结果将显示在基础图形中。

更改比较的显示设置

  1. 在“DWG 比较 Visor”上单击“设置”。
  2. 在“设置”面板中,单击要更改的控件。
更改比较对象的可见性
  • 单击“不在当前图形中”或“仅在当前图形中”选项旁边的灯泡,可切换比较或当前图形文件之间差异的可见性。
  • 单击“无差异”选项旁边的灯泡,可切换两个图形文件中相同对象的可见性。
更改比较对象的绘制顺序
单击可反转当前图形和比较图形中重叠对象之间的绘制顺序。默认情况下,当前图形中的对象显示在比较图形中的对象之上。
更改修订云线的可见性、颜色和形状
在比较图形上使用修订云线,可突出显示比较文件之间的差异。
  • 若要切换修订云线的可见性,请单击灯泡图标。
  • 要更改修订云线的形状,请从“形状”下拉列表中选择“矩形”或“多边形”。
  • 要改变更改集和修订云线之间的偏移距离,请使用“边距”滑块。
  • 相较于修订云线的大小,更改集的大小取决于更改对象的接近度。
注: 修订云线中弧的大小自动根据当前图形的范围确定。较大图形自动在其修订云线中使用较大弧。
从比较中排除图案填充或文字
过滤器提供了一种隐藏以下对象的比较结果的方法:
  • 单击可在比较结果中隐藏图案填充对象比较
  • 单击可在比较结果中隐藏文字对象比较
临时关闭比较结果
  • 单击可在当前图形中操作时暂时隐藏比较结果。

在更改集之间导航

将比较图形中的对象复制到当前图形中

  1. 单击“输入对象”,可将比较图形中的选定对象输入到当前图形中。
  2. 选择比较中要复制到当前图形的对象,然后按 Enter 键。只能输入不在当前图形中的对象。

在比较中选定的对象将复制到当前图形中,并且图形之间不再有所不同。

输出快照图形以保存差异

  1. 单击“输出快照”以将两个比较图形合并到新的快照图形文件中,以供进一步查看。
  2. 在“输出比较快照”对话框中,单击“继续”。
  3. 保存图形文件。 默认情况下,文件名为 Compare_Current Drawing vs Compared Drawing.dwg

该操作将创建显示两个文件之间差异的图形文件。在快照图形中,比较中的两个图形将存储为块。

结束比较
