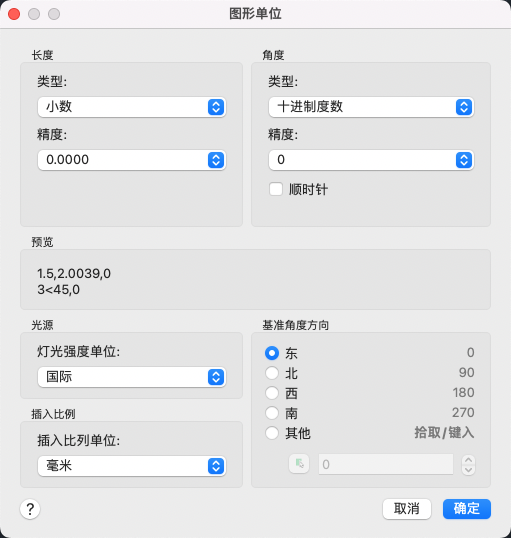

“图形单位”对话框

控制坐标和角度的显示精度和格式。

UNITS（命令）

菜单：“格式” > “单位”。

选项列表

将显示以下选项。

指定测量的当前单位及当前单位的精度。

类型: 设置测量单位的当前格式。该值包括“建筑”、“小数”、“工程”、“分数”和“科学”。其中，“工程”和“建筑”格式提供英尺和英寸显示并假定每个图形单位表示一英寸。其他格式可表示任何真实世界单位。
精度: 设置线性测量值显示的小数位数或分数大小。

指定当前角度格式和当前角度显示的精度。

类型

设置当前角度格式。

精度

设置当前角度显示的精度。

以下约定用于各种角度测量：十进制度数以十进制数表示，百分度附带一个小写 g 后缀，弧度附带一个小写 r 后缀。度/分/秒格式用 d 表示度，用 ' 表示分，用 " 表示秒，例如：

123d45'56.7"

勘测单位以方位表示角度：N 表示正北，S 表示正南，度/分/秒表示从正北或正南开始的偏角的大小，E 表示正东，W 表示正西，例如：

N 45d0'0" E

此形式只使用度/分/秒格式来表示角度大小，且角度值始终小于 90 度。如果角度正好是正北、正南、正东或正西，则只显示表示方向的单个字母。

顺时针

以顺时针方向计算正的角度值。默认的正角度方向是逆时针方向。

当提示用户输入角度时，可以点击所需方向或输入角度，而不必考虑“顺时针”设置。

显示用当前单位和角度设置的例子。

控制当前图形中光度控制光源的强度测量单位。由于光度控制光源使用插入比例来确定渲染中使用的单位，因此插入比例应设置为单位样式而不是“无单位”。

控制插入到当前图形中的块和图形的测量单位。如果块或图形创建时使用的单位与该选项指定的单位不同，则在插入这些块或图形时，将对其按比例缩放。插入比例是源块或图形使用的单位与目标图形使用的单位之比。如果插入块时不按指定单位缩放，请选择“无单位”。

注：当源块或目标图形中的“插入比例”设定为“无单位”时，将使用“应用程序首选项”对话框的“单位和导向”选项卡中的“源内容单位”和“目标图形单位”设置。

设置零角度的方向。下列选项会影响角度、显示格式、极坐标、柱坐标和球坐标等条目。
