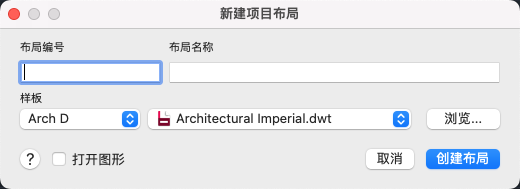

“新建项目布局”对话框

通过创建新的图形 (DWG) 文件（包含一个与图形同名的命名布局），可在当前项目中创建新布局。

SHEETSET（命令）

菜单： Window > “项目管理器”：在项目名称上单击鼠标右键 > “新建布局”

选项列表

将显示以下选项。

布局编号

指定当前项目中布局的编号。建议在首次创建布局时不要填写编号。默认情况下，新布局的图形名称和布局名称将是布局标题和编号的组合。

创建新布局时，可以从文件名中删除编号，但布局名称中将会保留编号。

布局名称

指定新图形中的命名布局名称。

样板

指定图形样板 (DWT) 文件和命名布局，以便在创建项目中的新布局时使用。

命名布局

显示在图形样板 (DWT) 文件中指定的布局名称，以便在创建新图形文件时使用。

样板文件位置

显示默认的图形样板 (DWT) 文件以用于创建新图形文件。

用于创建组中新图形的默认图形样板 (DWT) 文件在该组被选中时在“详细信息”面板中指定；用于在项目中创建新图形的默认图形样板 (DWT) 文件在项目名称被选中时在“详细信息”面板中指定。

单击“浏览”以在查找器中选择图形样板 (DWT) 文件。

打开图形

选中此项后，将允许用户在创建后打开图形并在文件中直接进行编辑。
