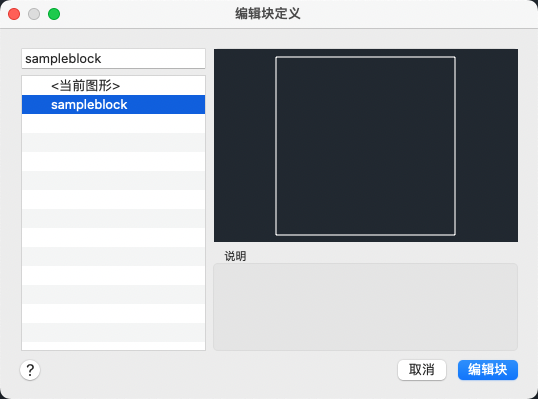

“编辑块定义”对话框

从保存在图形中的块定义的列表中进行选择，以便在块编辑器中编辑。也可以输入要在块编辑器中创建的新块定义的名称。

BEDIT（命令）

工具集：“草图”选项卡 > “块”面板 > “块编辑器”。

概要

单击“编辑块”后，将关闭“编辑块定义”对话框，并显示块编辑器。

• 如果从列表中选择了某个块定义，该块定义将显示在块编辑器中且可以编辑。
• 如果输入新块定义的名称，将显示块编辑器，现在即可向该块定义中添加对象。

选项列表

将显示以下选项。

要创建或编辑的块

指定要在块编辑器中编辑或创建的块的名称。如果选择 <当前图形>，当前图形将在块编辑器中打开。

名称列表

显示保存在当前图形中的块定义的列表。从该列表中选择某个块定义后，其名称将显示在“名称”框中。

单击“编辑块”后，此块定义将在块编辑器中打开。如果选择 <当前图形>，则当前图形将在块编辑器中打开。

预览

显示选定块定义的预览。如果显示闪电图标，则表示该块是动态块。

说明

显示选定块定义的说明。
