“清理”对话框

删除图形中未使用的项目，例如块定义和图层。显示可被清理的项目。

PURGE（命令）

工具栏：“清除”

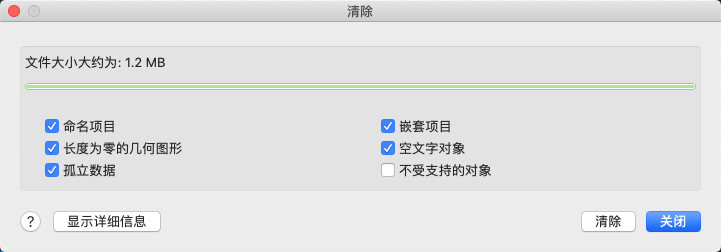

默认情况下，将选中所有命名项目进行清除。单击“显示详细信息”以选择要清除的类别或个别项目。

“清理”对话框视图

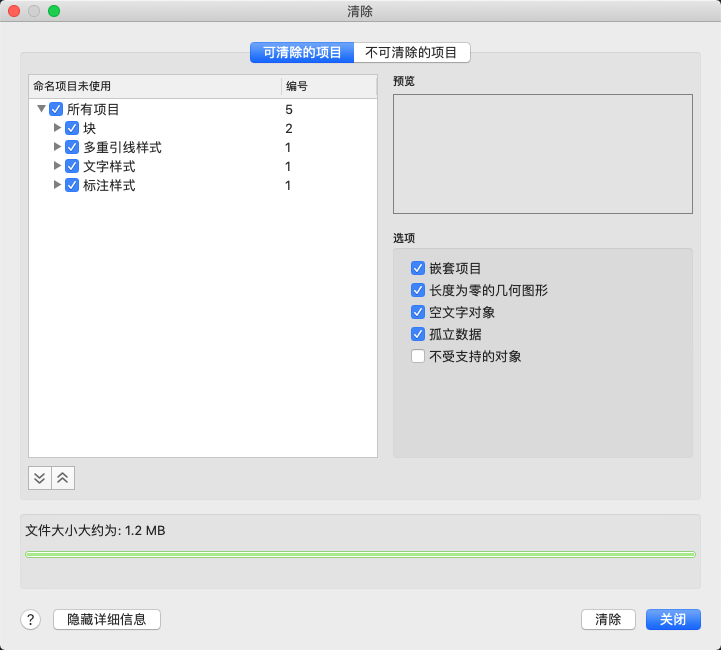

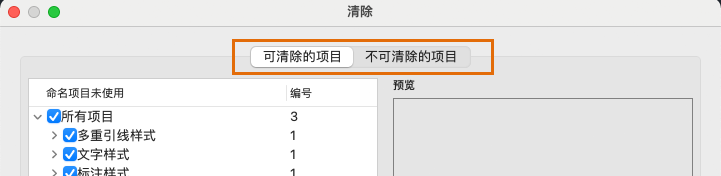

“清理”对话框中提供了两个视图：

在左侧树视图窗格中，列出当前图形中可以清理的项目。在对话框右侧的“清理未命名对象”窗格下，可以从图形中删除其他项目。

未使用的命名项目: 列出当前图形中未使用的、可被清理的命名对象。选择某个类别以清除该类别中的所有项目。单击箭头可显示该类别中各个项目的列表。展开类别后，选择或取消选择各个项目。

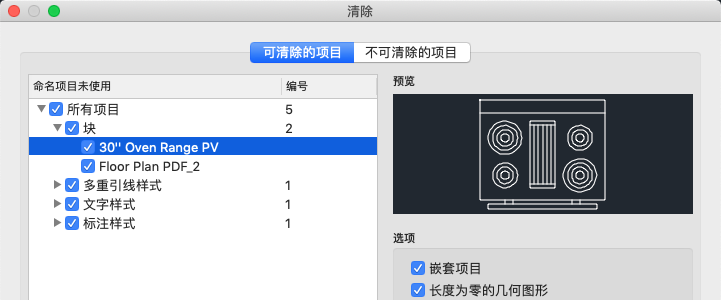

预览: 在“命名项目未使用”中高亮显示单个项目，以显示预览。

注：并非所有项目都可以预览。

嵌套项目

从图形中删除所有未使用的命名对象，这些对象包含在其他未使用的命名对象中或被这些对象所参照。

长度为零的几何图形

删除非块对象中长度为零的几何图形（直线、圆弧、多段线等）。

空文字对象

删除非块对象中仅包含空格（无文字）的多行文字和文字。

注： PURGE 命令不会从块或锁定图层中删除长度为零的几何图形或空文字和多行文字对象。

孤立数据

打开“清理”对话框时，执行图形扫描并删除过时的 DGN 线型数据。

不支持的对象

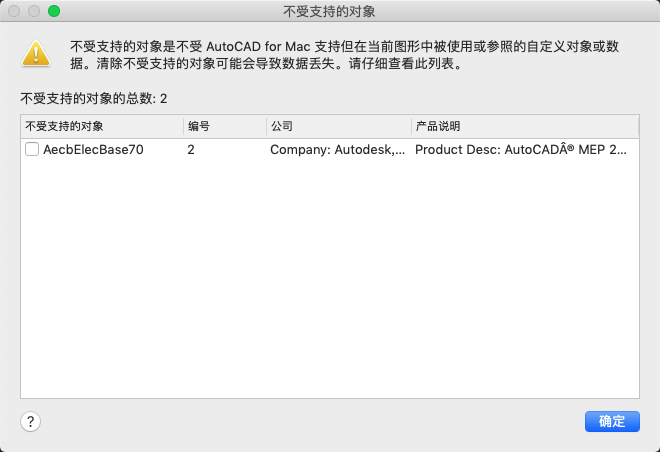

删除不受 AutoCAD for Mac 支持但用于在当前图形中进行参照的自定义对象或数据。选择“清除”后，将显示一个对话框，它会列出在当前图形中进行参照的不受支持对象。

注：清除不受支持的对象可能会导致丢失数据。请仔细查看不受支持的对象列表。

关于文件大小

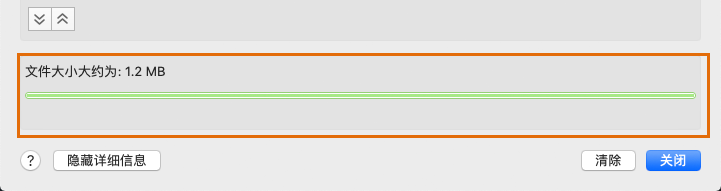

最初，系统会显示图形大小可以减小的最大数量。

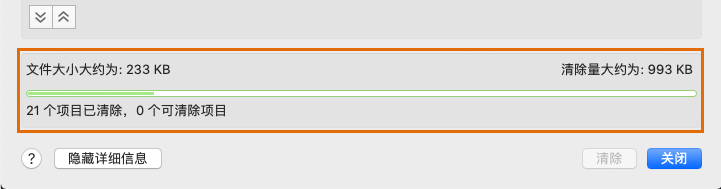

选择要清除的项目并单击“清除”后，系统会显示已减少的图形文件大小的量以及仍可清除的量。

预览无法清理的对象，并在图形中查找这些对象。

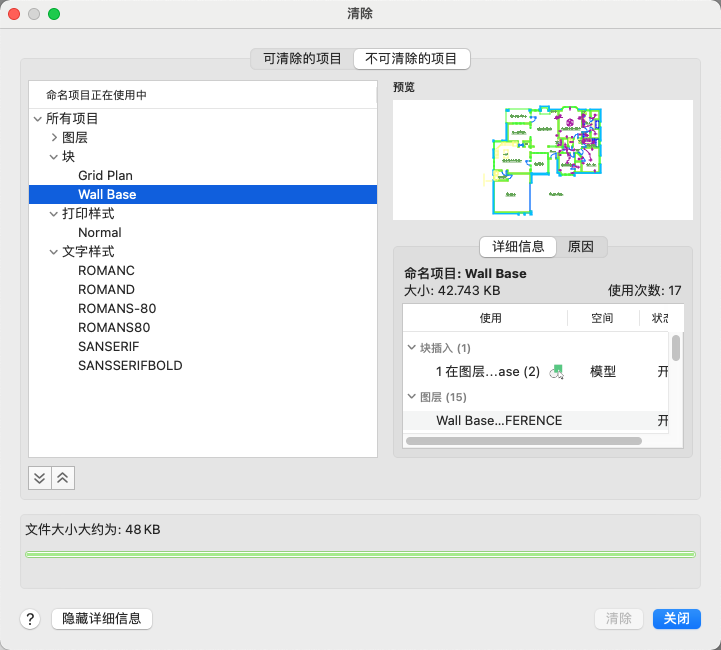

正在使用的命名项目

列出当前图形中使用但无法清理的命名对象。

这些对象的大部分当前在图形中使用，或为不能删除的默认项目。当选择单个命名对象时，将显示无法清理该项目的原因。

预览

显示树视图中选定项目的预览（方法是单击其名称）。

详细信息

显示有关图形中对象的大小、位置和这些对象总数的信息。

原因

显示有关为何无法清理选定项目的信息。

- 展开树列表

- 收拢树列表

切换显示详细的对话框（包含可以清除的项目列表和预览）和具有清除所有命名项目的复选框的对话框。对话框的状态在 AutoCAD 的任务之间保持不变。

清理所选项目。
