在 Mac 和 Windows 之间共享图形时解析外部参照 (Xref) 的步骤

如果主图形位于本地计算机上，而参照位于服务器上，则需要使用“服务器路径映射”对话框解析参照。

要解析外部参照，请执行以下操作：

1. 打开位于 Mac 中的主图形及其保存在 Windows 中的外部参照。

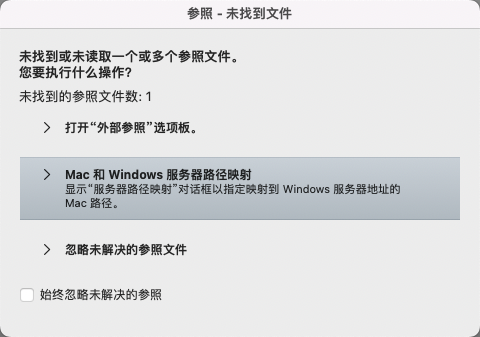

“参照”对话框将打开。



2. 单击“Mac 和 Windows 服务器路径映射”窗格。

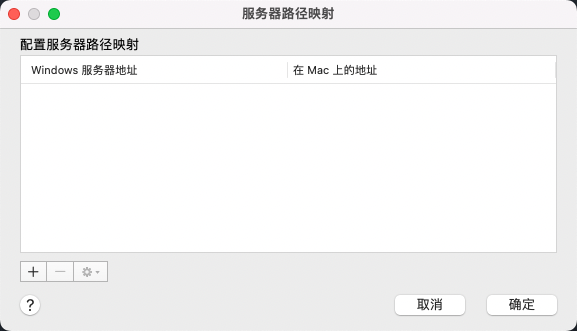

“服务器路径映射”对话框将打开。

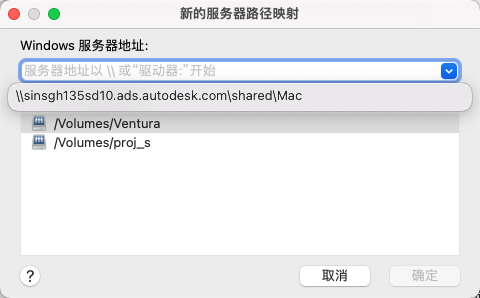

3. 单击+ 打开“新建服务器路径映射”对话框。



4. 单击下拉菜单以选择缺少外部参照的 Windows 服务器地址，然后单击“确定”。
5. 在“服务器路径映射”对话框中单击“确定”。

缺少的参照现在显示在图形中，路径显示在“参照管理器”对话框的“已保存路径”字段中。

在主图形中，将 Projectname 系统变量设置为 Project1。该值将保存在图形文件中。
