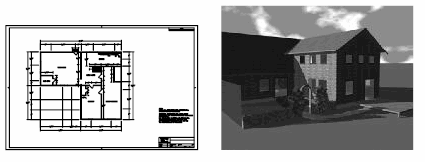

光栅图像由一些称为像素的小方块或点的矩形栅格组成。例如,房子的照片由一系列表示房间外观的着色像素组成。光栅图像参照了特有的栅格上的像素。
与其他许多图形对象一样,可以复制、移动或剪裁光栅图像。可以使用夹点模式修改图像、调整图像的对比度、使用矩形或多边形剪裁图像或将图像用作修剪操作的剪切边。
程序支持的图像文件格式包含了主要技术成像应用领域中最常用的格式,这些应用领域有:计算机图形、文档管理、工程、映射和地理信息系统 (GIS)。图像可以是两色、8 位灰度、8 位颜色或 24 位颜色的图像。16 位颜色深度的图像不受支持。
某些图像文件格式支持带透明像素的图像。图像透明度设定为打开时,程序将识别那些透明像素并允许绘图区域中的图形可以“透过”这些透明像素“显示”。(在两色图像中,背景像素按透明处理。)透明图像可以是灰度图或彩色图。
虽然下面的表列出了文件名的扩展名,但是文件格式是由文件内容而不是由文件扩展名确定的。
支持的图像文件格式 | ||
---|---|---|
类型 | 说明和版本 | 文件扩展名 |
BMP | Windows 和 OS/2 位图格式 | .bmp、.dib、.rle |
CALS-I | Mil-R-Raster I | .gp4、.mil、.rst、.cg4、.cal |
DDS | Microsoft DirectDraw 曲面 | .dds |
DOQ | USGS 数字正色摄影四边形 | .doq |
ECW | 增强的压缩小波 | .ecw |
FLIC | FLIC Autodesk Animator 动画 | .flc、.fli |
GeoSpot | GeoSPOT(BIL 文件必须附带 HDR 和 PAL 文件以及相关数据,位于同一目录中) | .bil |
HDR | 高动态范围图像 | .hdr |
IG4 | Image Systems Group 4 | .ig4 |
JPEG2000 | 由联合图像专家组创建的基于小波的压缩标准。 | jp2、.j2k |
JFIF 或 JPEG | 联合图像专家组 | .jpg、.jpeg |
MrSID | 多分辨率无缝图像数据库 | .sid |
NITF | 国家图像传输格式 注: 包含高程数据的 NITF 文件需要 AutoCAD Raster Design
|
.nitf |
OpenEXR | 工业光魔公司的高动态范围图像 | .exr |
PCX | PC 位图画笔图片 | .pcx |
PICT | Macintosh 位图图片 | .pct |
PNG | 可移植网络图形 | .png |
PSD | Adobe Photoshop 文档 | .psd |
RLC | 运行长度已压缩 | .rlc |
TARGA | 基于真彩色光栅图像的数据格式 | .tga |
TIFF | 标记图像文件格式 | .tif、.tiff |
