活动见解

当在 AutoCAD 中打开图形时，“活动见解”会跟踪图形活动并在选项板上显示这些活动。

通过此选项板，可以查看您的图形是否在另一个图形中被参照、上次发布时间、编辑时间以及编辑者等。为了更好地协作，请将图形文件存储到共享位置。

注： 该视频包含英文音频和本地化的隐藏字幕。

下载：要与以下部分中的练习一起使用的样例文件。

设置活动位置

首先，我们需要为图形活动定义一个公共位置。此位置应位于公司内部网络或云存储位置。

注： ACCDocs 图形会自动将所有活动存储在 Autodesk Docs 中，不需要执行此步骤。
  1. 启动 AutoCAD。
  2. 启动一个新图形。
  3. 如果“活动见解”选项板未打开，请依次单击“查看”选项卡 > “历史记录”面板 > “活动见解”。 查找

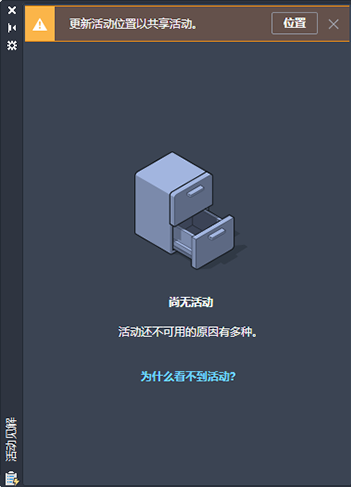

  4. 在“活动见解”选项板上，单击“位置”。

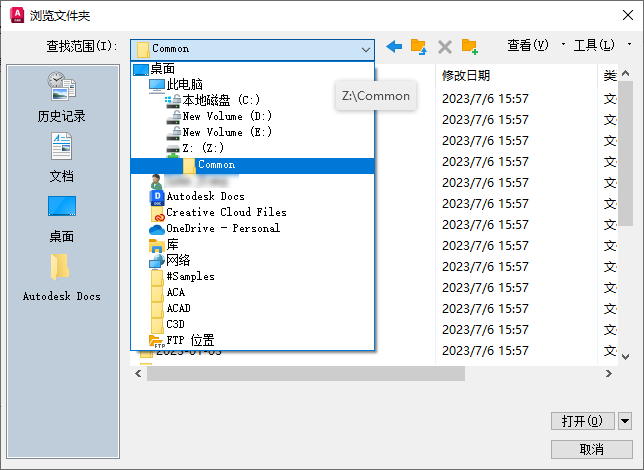

  5. 浏览到您与协作者共享的位置并选择该位置，以跟踪图形活动。

    在本例中，我的内部网络驱动器映射到 Z：在该驱动器下有一个“Common”文件夹，我选择该文件夹作为共享位置。

  6. 单击“打开”。
    7. 注： 如果“活动见解”选项板上未提供“位置”，请执行以下操作：

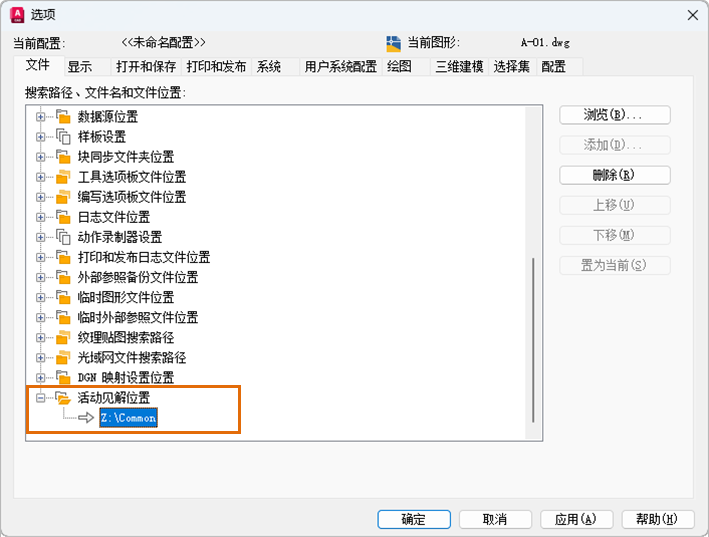

    1. 依次单击“应用程序”按钮 > “选项”。
    2. 在“文件”选项卡上，单击“活动见解位置”左侧的加号 (+) 以展开该节点。
    3. 选择当前文件路径、单击“浏览”，然后选择共享位置。
    4. 单击“确定”。
    注： 如果稍后更改活动位置，则图形活动可能会丢失。

    在所有协作者为“活动见解”设置相同位置后，所有图形活动都会写入到此位置并从中读取。

重要： 当前，AutoCAD LT 仅在“活动见解”选项板上显示“版本”活动。对于保存到 OneDrive、Box、Dropbox 和 Google Drive 的图形，将记录所有活动。对于保存到 Autodesk Docs 的图形，不会记录版本活动之外的活动。要捕获所有图形活动，请确认使用 AutoCAD LT 的所有协作者都设置相同的共享位置。

图形活动

那么，您可能会看到图形的哪些活动？让我们来尝试使用一些命令，然后查看“活动见解”选项板上显示的内容。可以使用自己的图形进行这些练习，也可以下载样例图形。

注： 即使选项板处于关闭状态，也会记录活动。下次打开选项板时，将显示所有活动。
  1. 打开“A-01.dwg”或您自己的图形。
  2. 单击“打印”、选择绘图仪或 PDF 输出设备，然后单击“确定”。 查找

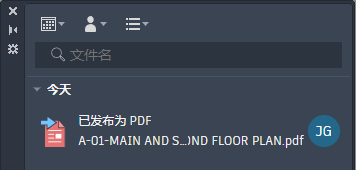

    “已发布”活动将显示在选项板上。

    注： 特定的已发布活动取决于选定的设备或输出。
  3. 单击“清除”、选择“所有项目”，然后单击“全部清除”。 查找

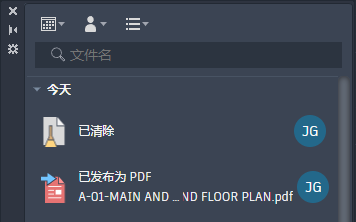

    “已清除”活动将显示在选项板上。

  4. 绘制一些几何图形，例如一些圆和直线。
  5. 保存图形。
    “已保存”活动将显示在选项板上。

    注： 某些活动在您保存图形后才会显示在选项板上。

图形参照

每次将 DWG 参照（外部参照）附着到图形时，都会将此操作记录为一个活动。这在管理图形参照时非常有用。

  1. 启动一个新图形。
  2. 将图形另存为“xref_test1.dwg”。

    对于外部参照图形，我将使用已下载样例图形中的“Wall Base.dwg”。

  3. 依次单击“插入”选项卡 > “参照”面板 > “附着”。 查找

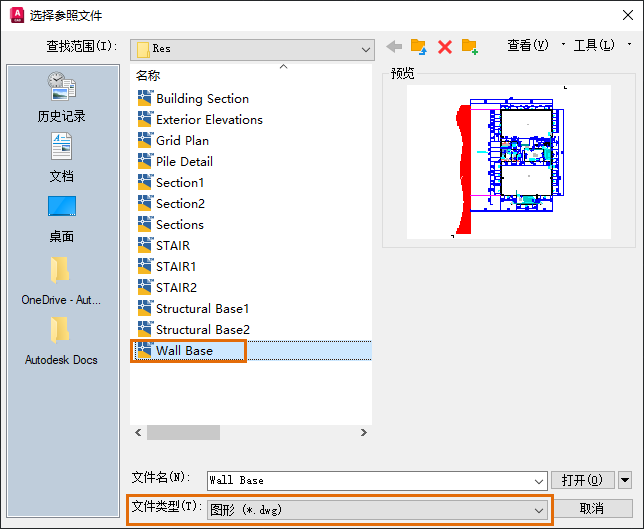

  4. 确认“文件类型”设置为“图形(*.dwg)”，浏览到并选择“Wall Base.dwg”。单击“打开”。

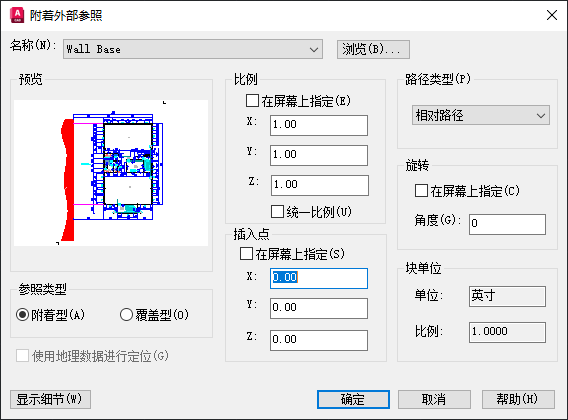

  5. 使用下图中显示的设置，然后在“附着外部参照”对话框中单击“确定”。

  6. 保存图形。

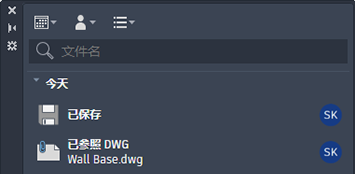

    “已参照 DWG”活动将添加到选项板中。

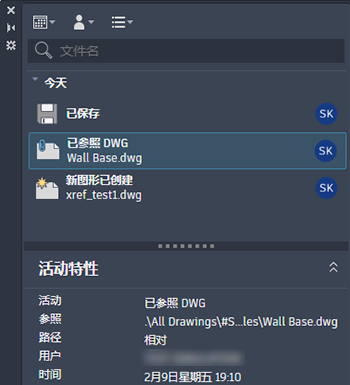

  7. 单击活动以查看详细信息。

  8. 依次单击“视图”选项卡 > “选项板”面板 > “外部参照”选项板。 查找
  9. 在“外部参照”选项板上，选择“墙基”参照，或选择已附着的图形文件。
  10. 单击鼠标右键，然后选择“打开”。

    图形即会打开，“活动见解”选项板将显示图形的活动。

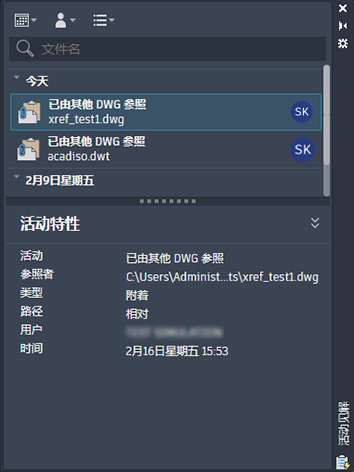

  11. 单击“被其他 DWG 参照”活动以查看其详细信息。

    现在，我们将在第二个图形中附着同一个图形，以查看这如何变得有用。

  12. 启动一个新图形，并将其另存为“xref_test2.dwg”。
  13. 按照先前步骤中所述，将同一个图形附着为外部参照。
  14. 切换到参照图形，在本例中为“Wall Base.dwg”。

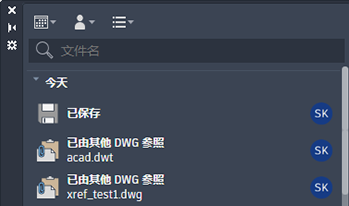

    当打开图形时，将显示参照已打开图形的每个图形的活动。

注： 一旦“活动见解”正在跟踪所有协作者的活动，即可轻松查看哪些图形参照了特定图形，然后再对其进行任何更改。

如果需要，请继续拆离或绑定“Wall Base.dwg”，然后查看为图形记录的活动。

活动过滤

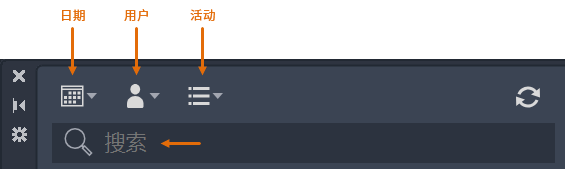

在图形有许多已记录的活动后，您可能希望过滤选项板上的活动以查看图形的活动子集。例如，您可能希望查看特定时间范围内的活动、仅自己的事件或特定类型的活动。

按活动类型

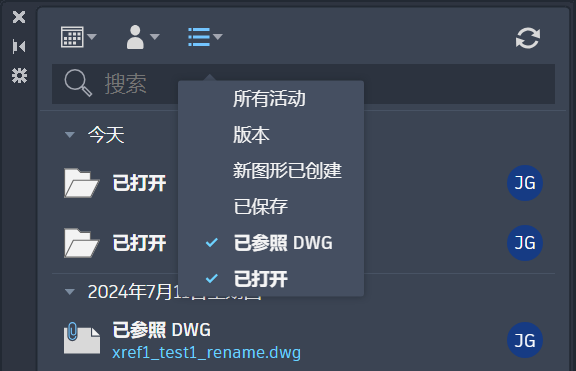

  1. 单击“活动过滤器”下拉菜单。

    “活动过滤器”菜单仅包含当前图形中的活动类型。

  2. 选择要查看的每种类型的活动。

    每次单击某种类型的活动时，都会将其打开/关闭。

  3. 要查看所有类型的活动，请选择“所有活动”。
注： 当前，AutoCAD LT 仅会在其选项板中记录版本活动。其他活动将被记录，但不能在选项板中进行查看。

按用户

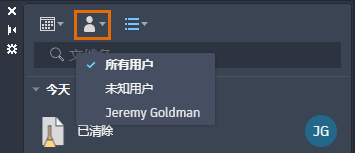

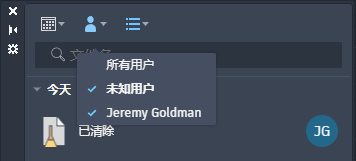

  1. 单击“用户过滤器”下拉菜单。

    “用户过滤器”菜单仅包含在当前图形中执行活动的用户。

  2. 选择每个用户的名称以查看其活动。

    每次单击用户的名称时，都会打开/关闭其活动。

  3. 要查看所有用户的活动，请选择“所有用户”。

按日期

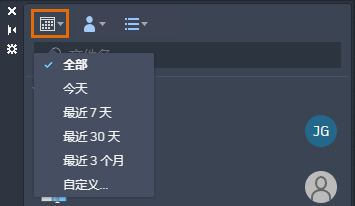

  1. 单击“日期过滤器”下拉菜单。

    可以从可用选项中进行选择，也可以选择“自定义”以定义一个日期范围。

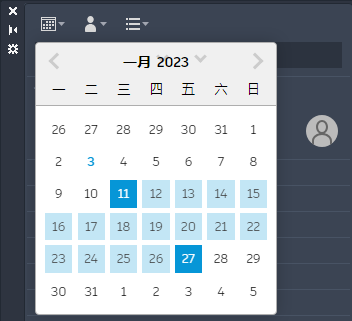

  2. 选择“自定义”。

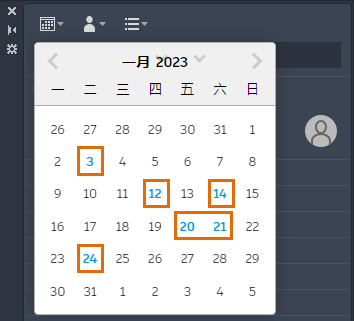

    包含活动的日期以蓝色显示。

  3. 要选择一个日期范围，请先选择最早日期，然后选择最晚日期。在日历外单击一下以应用日期范围。
  4. 要显示活动而不考虑日期，请从“日期过滤器”下拉菜单中选择“全部”。

概要

可以使用“活动见解”来更好地管理图形和图形参照。
