使用“内容”选项卡可定义要创建的道岔类型和其他参数。
- 内容目录
- 指定用于创建道岔的目录。从下拉列表中进行选择，或单击
以显示“道岔目录”对话框，您可以在其中加载另一个目录。这些文件默认存储在 C:\ProgramData\Autodesk\C3D 2022\chs\Data\Railway Design Standards\Turnout\ 中。 - 道岔类型
- 指定道岔的类型：
- 简单
- 等边

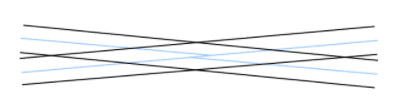

- 交叉

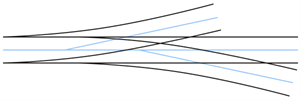

- 组合交叉
- 三向道岔
- 简单
- 过滤器(角度切线)
- 指定道岔的角度。较小的角度会产生更平滑的道岔。
- 模型
- 指定道岔的模型。道岔目录文件中具有指定角度的可用模型会显示在下拉列表中。
- 方向
- 根据路线的桩号指定方向：向前或向后。创建道岔后，您可以使用夹点调整方向和侧面。有关详细信息，请参见使用夹点编辑轨道道岔的步骤。
- 路线侧
- 根据路线的桩号标注，指定道岔处的路线侧：左或右。创建道岔后，您可以使用夹点调整侧面。
注： 路线侧会影响道岔侧参数（在生成的道岔特性选项板中可见且可编辑），具体取决于道岔方向参数设置。
- 当道岔方向为“向前”时，选定的路线侧将与道岔侧匹配（左和左，或右和右）。
- 当道岔方向为“向后”时，选定的路线侧将使道岔侧与其相反（左和右，或右和左）。

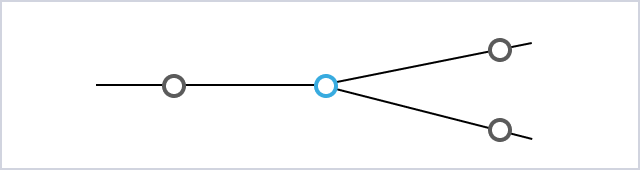

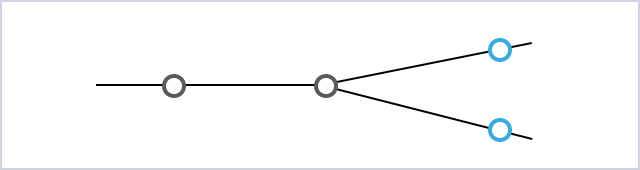

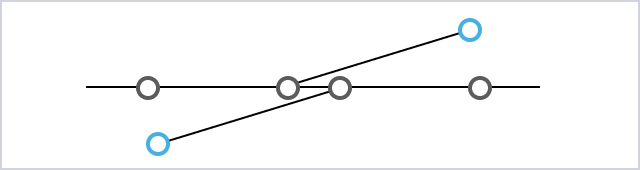

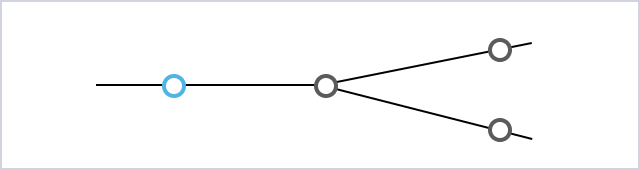

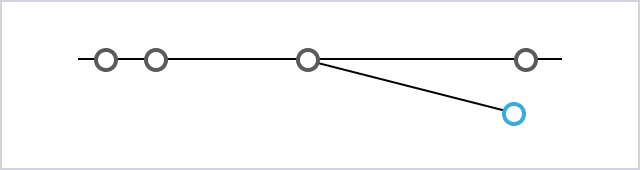

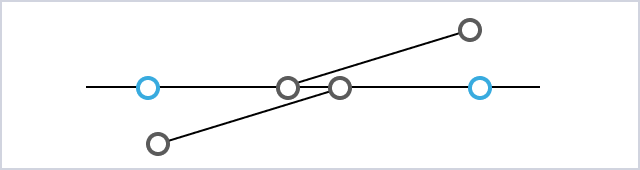

- 插入点
- 指定道岔的插入点：
- 基本轨接头
- 道岔点
- 交点
- 主路线上的辙叉跟端
- 转向路线上的辙叉跟端

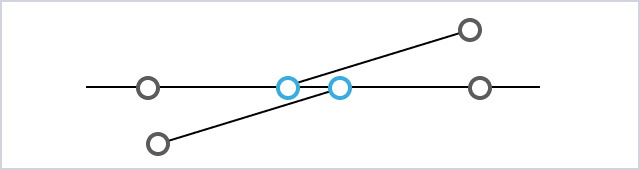

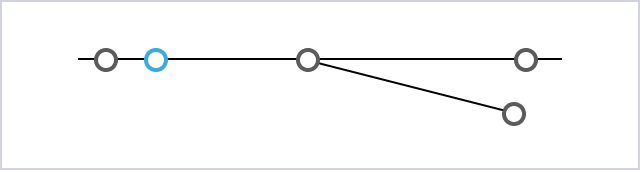

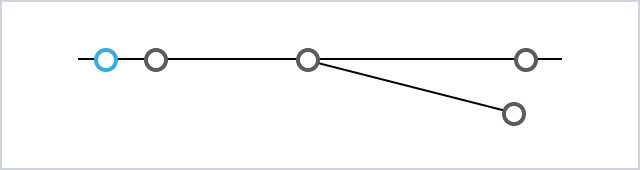

道岔类型 基本轨接头 道岔点 交点 主路线上的辙叉跟端 转向路线上的辙叉跟端 简单
等边

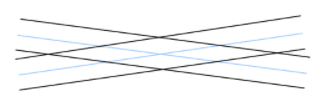

交叉
组合交叉
三向道岔
- 参数
- 指定道岔的其他参数：
- 设计速度
- 出口曲线类型：这些值因道岔目录中的可用内容而异。例如，可用类型可能为“无”、“直线”、“曲线”和“反向曲线”。
- 延伸长度：将出口曲线后的直线长度延伸指定的量。
