了解纵断面图的增强功能。
2025.2 版新特性
现在，可以为次要路线显示其他铁路超高纵断面标注栏信息：
- 添加了“路线 2”特性，以显示铁路超高标注栏中次要路线的信息。
- 添加了“最大偏移距离”特性作为一个范围，以限制铁路超高标注栏中显示的次要路线。
- 添加了在铁路超高标注栏中标记铁路超高临界桩号的功能。
有关编辑标签组件的详细信息，请参见“布局”选项卡（“标签样式生成器”对话框）。
- 添加了为标注栏中的铁路超高临界点和路线临界点添加图表和记号的功能。
- 添加了为标注栏中的“应用的铁路超高”和“平衡铁路超高”添加图表的功能。
- 添加了在铁路超高标注栏中标记主要路线的投影桩号的功能。
- 主路线映射桩号 - 起点
- 主路线映射原始桩号 - 起点
有关编辑标签组件的详细信息，请参见“布局”选项卡（“标签样式生成器”对话框）。
- 添加了对更新的二级路线标注栏工作流的 API 支持。
有关详细信息，请参见将数据标注栏添加到纵断面图。
2025.1 版本

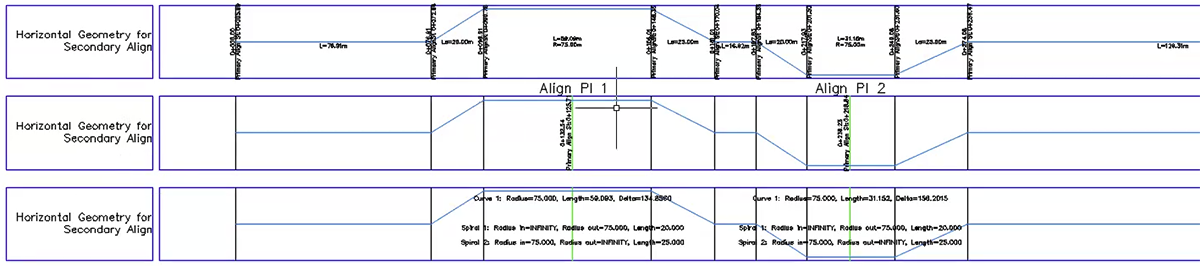

- 添加了新的水平几何图形标注栏选项，以显示和标记次要路线信息。

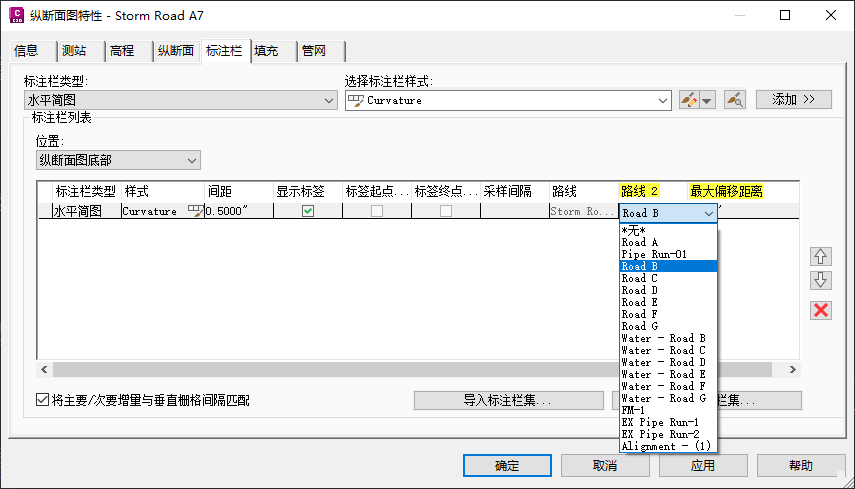

- 添加了“路线 2”特性，以显示次要路线的信息。
注： 创建新纵断面图时，也可以选择路线 2。
- 添加了“最大偏移距离”特性作为一个范围，以限制标注栏中显示的次要路线。
- 添加了在标注栏中标记主要路线的投影桩号的功能。
- 切线、曲线和缓和曲线文本内容
- 主路线映射桩号 - 起点
- 主路线映射桩号 - 终点
- 交点文本内容
- 交点延伸桩号处的主要路线映射桩号
- 延伸原始桩号处的主要路线映射桩号
有关编辑标签组件的详细信息，请参见“布局”选项卡（“标签样式生成器”对话框）。
- 切线、曲线和缓和曲线文本内容
- 添加了将次要路线名称指定为标注栏标题的功能。文本组件编辑器中提供了两个选项：
- 初始路线
- 水平路线 - 路线 2 名称
- 添加了“路线 2”特性，以显示次要路线的信息。
有关详细信息，请参见将数据标注栏添加到纵断面图。
