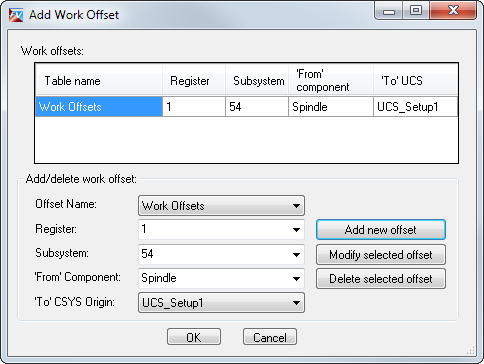

“添加工件偏移”对话框

使用“添加工件偏移”对话框可指定VERICUT 工件 G 代码偏移，从而确定 G 代码刀具零点的位置。

当前定义的工件偏移将显示在“工件偏移”部分中。

使用“添加工件偏移”对话框的步骤：

1. 在“偏移名称”列表中，选择一个选项以确定偏移表的类型，从而确定“表名称”。选项包括：
   • 工件偏移 - 存储工件坐标系偏移（夹具偏移）值。
   • 程序零点 - 指定 G 代码 NC 程序文件的程序零点位置，用于说明刀具长度补偿。
2. 如果选择了“工件偏移”，请在“注册”字段中输入相应的夹具偏移（例如对于 G54 输入 54，或对于 G55 输入 55）
3. 在“子系统”字段中，输入在 VERICUT 机床文件中定义的机床子系统 ID。
4. 在“‘自’组件”列表中，选择表示用于确定程序零点偏移的“自”点的 VERICUT 机床组件。
5. 在“‘到'坐标系原点”列表中，选择表示 NC 程序原点的 FeatureCAM 用户坐标系。这通常是设置的名称。
6. 实现此目的：
   • 要使用输入的值创建新偏移，请单击“添加新偏移”。
   • 要通过输入的值覆盖选定的偏移，请单击“修改已选偏移”。
   • 要删除已选偏移，请单击“删除已选偏移”。
7. 单击“确定”保存更改并关闭对话框。
