“常规”选项卡

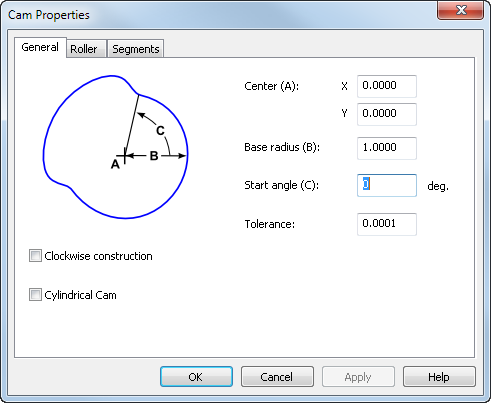

“常规”选项卡包含用于定义凸轮属性所基于的基本尺寸的选项。

1. 输入凸轮的“中心”坐标。“中心”会设置凸轮实体中心的 X 和 Y 坐标。
2. 输入“底部半径”，即定义凸轮实体的圆的半径。该尺寸是凸轮中心与从动轮之间的最小距离。
3. 输入“开始角”。开始角默认设置为平行于 X 轴。以度为单位输入角度，以移动开始角。开始角的旋转方向由“顺时针构造”选项控制。
4. 默认情况下，凸轮具有逆时针构造。选择“顺时针构造”可通过以顺时针旋转排列的连续段构造凸轮。请注意，“开始角”也受此设置的影响。
5. 如果您有 4 轴支持，还可以创建圆柱凸轮或筒形凸轮。照常设计凸轮，然后选择“圆柱凸轮”。
