可以通过指定横截面曲线定义凸台、边或型腔特征的壁的形状。该曲线沿特征曲线扫掠以创建整体形状。该曲线必须：
- 位于 XY 平面中，且曲线的起点位于设置轴的 (0,0) 处，例如：
使用该横截面曲线：

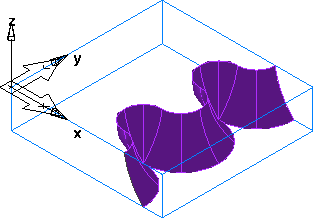

创建该特征：

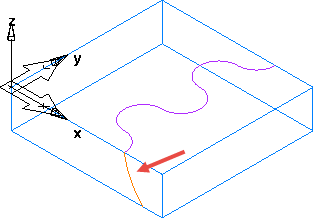

- 位于特征曲线上的位置，例如：
使用该横截面曲线：

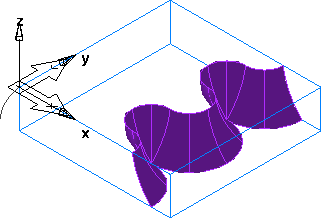

创建该特征：
该曲线必须是 X 和 Y 的函数。这表示，在平行于 X 轴或 Y 轴绘制一条通过该曲线任意点处的竖线时，它只能与该曲线相交一次。
可以通过指定横截面曲线定义凸台、边或型腔特征的壁的形状。该曲线沿特征曲线扫掠以创建整体形状。该曲线必须：
|
使用该横截面曲线： |
创建该特征： |
|
|
|
|
使用该横截面曲线： |
创建该特征： |
|
|
|
该曲线必须是 X 和 Y 的函数。这表示，在平行于 X 轴或 Y 轴绘制一条通过该曲线任意点处的竖线时，它只能与该曲线相交一次。
