放射阵列

放射阵列的类型

放射阵列可沿圆的圆周按一定间隔排列指定的特征。可以设置间隔，以便仅沿一条圆弧而不是整个圆来排列特征。可以使用尺寸设置来设置间隔和角度。

使用树视图窗格可控制您查看阵列、对象还是阵列的制造操作。仅突出显示使用鼠标进行的选择。对话框的其余部分将更改以反映您的选择。

数量：放射阵列中包含的特征的数量，包括原始特征 直径：放射阵列的直径 间隔角度：放射阵列中对象之间的间隔角度 角度：放射阵列位置的角度

角度 - 用于设置阵列中的第一个对象绕 Z 轴旋转的角度，从 X 轴逆时针测量。

局部偏移 - 此选项用于控制是否忽略阵列对象的初始位置。对象的位置由其在阵列中的位置确定。如果“局部偏移”处于选中状态，则特征的位置将影响创建的阵列。

使用对象在阵列中的位置可能很难。例如，使用局部偏移创建轮廓特征的阵列，例如轮廓型腔的放射阵列。建议的操作过程为：

1. 相对于用户坐标系创建轮廓。
2. 输入阵列的中心作为 XYZ 坐标。
3. 输入 0.0 作为半径。

这些型腔将共享与其中心的相对位置，就像初始曲线共享与其用户坐标系的相对位置一样。

对象列表 - 它将突出显示阵列中重复的对象的名称。若要更改对象，请单击向下箭头，然后选择要在阵列中使用的对象。

直径 - 用于设置阵列的总直径。

数量 - 用于设置阵列中对象的数量。

间隔角度 - 用于设置对象之间的间距，以度指定。

使用 Y 轴坐标修剪特征 - 对于车/铣、4 轴或 5 轴零件（具有 Z 分度），选择此选项可在 X 轴和 Y 轴方向上切削，取消选择此选项可绕分度轴旋转零件。

C 角 - 如果选择了“使用 Y 轴坐标修剪特征”，请输入按多大的主轴 C 角切削特征。

为每个实例旋转 C - 如果选择了“使用 Y 轴坐标修剪特征”，系统将为阵列的每个实例分度毛坯。

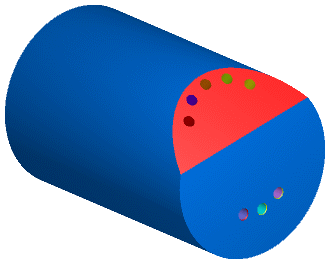

设置XY平面放射 - 该选项可在设置的 XY 平面中来定向特征。下图中的两个孔特征与设置的 Z 轴平行。

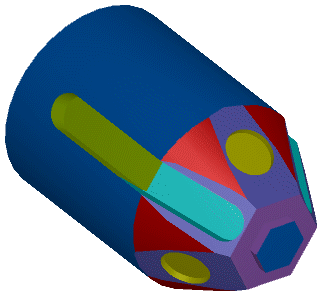

绕分度轴放射 - 该选项可对齐零件外径上的特征，从而指向分度轴。下图中的笔直槽和孔特征呈放射状。

注： 该选项仅适用于第四轴包裹。

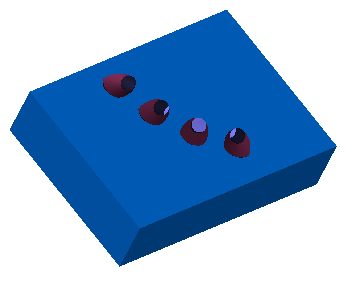

绕任意轴放射 - 该选项可在指定轴中绕指定原点定位特征。该选项仅适用于第五轴加工。
