倾斜轴避免过切

使用“4 轴”“5 轴”选项卡的此部分可指定 FeatureCAM 如何自动倾斜刀轴以避免刀具部件的刀柄和夹持与模型之间发生碰撞。

无倾斜 - 这是默认设置,表示不对夹持和刀柄进行过切检查。

侧倾 - 如果检测到了碰撞,刀轴将在侧倾方向上离开原始轴,直到避免碰撞。

前倾 - 如果检测到了碰撞,刀轴将在前倾方向上离开原始轴,直到避免碰撞。

先前倾后侧倾 - 如果检测到了碰撞,刀具将在前倾方向上从原始轴开始倾斜,直到避免碰撞。如果通过在前倾方向上倾斜刀具无法避免碰撞,则刀具将在侧倾方向上倾斜,直到避免碰撞。

先侧倾后前倾 - 如果检测到了碰撞,刀具将在侧倾方向上从原始轴开始倾斜,直到避免碰撞。如果通过在侧倾方向上倾斜刀具无法避免碰撞,则刀具将在前倾方向上倾斜,直到避免碰撞。

到点 - 如果检测到了碰撞,刀具将调整方向,使其刀尖指向指定的点,以成为朝向点刀轴,直到避免碰撞。

自点 - 如果检测到了碰撞,刀具将调整方向,使其刀尖背离指定的点,以成为自点刀轴,直到避免碰撞。

朝曲面法线 - 如果检测到了碰撞,刀轴将离开原始轴,并朝曲面法线方向移动,直到避免碰撞。

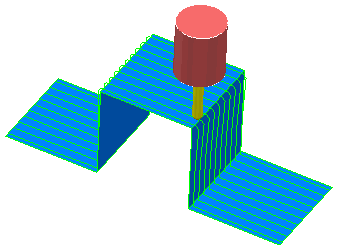

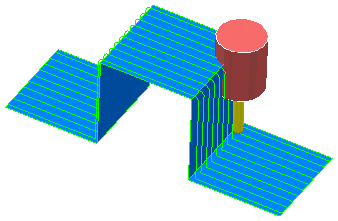

下面这个简单的示例使用跨一个阶梯的 X 轴平行刀具路径来展示避免碰撞的效果。如果在此刀具路径之上创建简单平行刀具路径,则爬上阶梯或从阶梯上下来时,刀柄会发生碰撞:

解决此问题的一种方法是增加刀具的长度。另一种方法是更改刀具路径策略。第三种方法是使用避免碰撞。在本例中,初始刀轴垂直。选择“前倾”“倾斜轴避免过切”

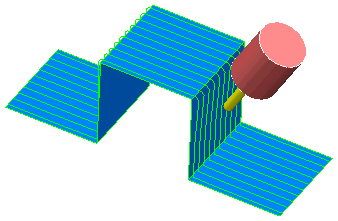

创建新的平行刀具路径。您可以看到,现在刀具路径在陡峭部分倾斜以避免刀具夹持发生碰撞:

但是,刀具路径在平坦部分(刀具夹持在该位置不会发生碰撞)仍为 3 轴:

总之,刀具在刀具路径上尽可能多的地方设法遵循原始刀轴定义。当无法做到这一点时,刀轴将在“刀具倾斜轴”字段中指定的方向上变化,直到刀具部件不再发生碰撞。

先前倾后侧倾

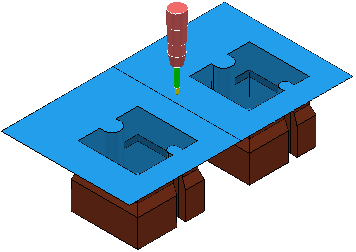

可以使用 5 轴同步加工方法加工以下示例模型:

“侧倾”“倾斜轴”不会在拐角中创建刀具路径

固定方向和“通过曲线”“倾斜轴”会创建不完整的刀具路径。

- 用于生成刀具路径的曲线。

- 不完整的刀具路径。

解决该问题的唯一方法将是在每个型腔中创建一条曲线,并为每个型腔生成单独的刀具路径。

“先前倾后侧倾”“倾斜轴”可以通过一条刀具路径实现所需的结果,因此不需要创建任何其他几何形体。
