端铣刀用于表示平头端铣刀、球头端铣刀、圆角端铣刀和锥形端铣刀。
名称 - 输入用于标识刀具的名称。该名称在库中的所有刀具中必须唯一。
测量 - 指示用于报告刀具尺寸的单位。选择“英寸”可获得英寸单位，将其取消选中可获得毫米。

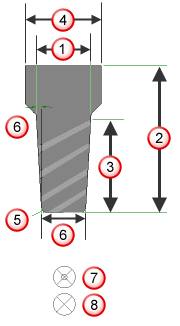

直径 — 参见图。
总长 — 参见图。
露出长度 - 指在模拟夹持时从夹持中凸出来的刀具量。
刀具长度 — 参见图。
槽 - 输入刀具的槽数。
刀柄直径 — 请参见图。
末端半径 - 请参见图。
使用曲线描述刀具形状 — 选择此选项可创建自定义刀具。在“曲线”列表中选择一条曲线以定义刀具的轮廓。
锥形 - 请参见图。
切削类型 - 如果工具是中心切削刀具，请选中“中心”复选框。
刀槽角度 - 选择刀槽角度的类型。
刀具末端类型 - 选择刀具是具有单末端还是双末端类型。
刀具材料 - 指示制作刀具的材料。计算进给和转速时，此信息非常重要。
刀具表面处理 - 选择刀具的表面处理。
左右手 — 设置刀具为右手还是左手。
|
|
|
直径
总长
刀具长度
刀柄直径
末端半径
底部直径
切削类型：非中心
切削类型：中心
对于球头刀，输入直径，并选择“球头”，系统会计算出半径。
对于平头锥形刀，可以通过三种不同的方法指定锥角、刀具长度和直径：
- 输入“锥角”、“直径”（是指锥形顶部的刀具直径）和“刀具长度”。
- 输入“锥角”，选择“底部直径”，然后输入“底部直径”和“刀具长度”。
- 输入“锥角”，选择“底部直径”，输入“直径”（是指锥形底部的直径），然后单击“通过刀柄计算”按钮，让系统为您计算“刀具长度”。
