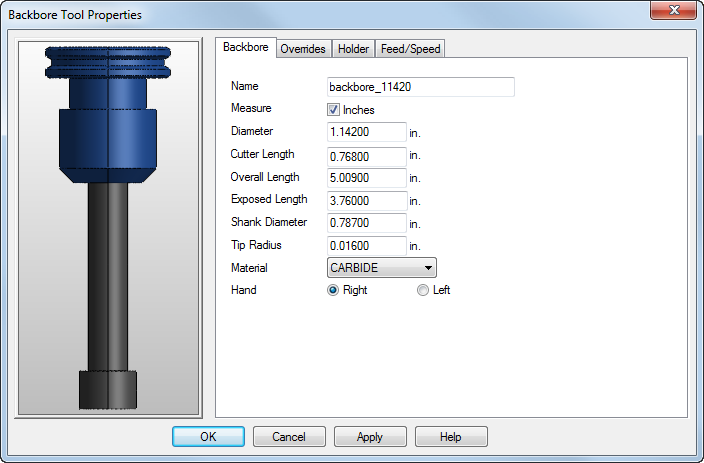

后部镗孔刀具用于对后部镗孔特征钻孔。
名称 - 输入用于标识刀具的名称。该名称在库中的所有刀具中必须唯一。
测量 - 指示用于报告刀具尺寸的单位。选择“英寸”可获得英寸单位，将其取消选中可获得毫米。
直径 — 参见图。
刀具长度 — 参见图。
总长 — 参见图。
露出长度 - 指在模拟夹持时从夹持中凸出来的刀具量。
刀柄直径 — 请参见图。
刀尖半径 — 请参见图。
刀具材料 - 指示制作刀具的材料。计算进给和转速时，此信息非常重要。
左右手 — 设置刀具为右手还是左手。
|
|
|
后部镗孔刀具用于对后部镗孔特征钻孔。
名称 - 输入用于标识刀具的名称。该名称在库中的所有刀具中必须唯一。
测量 - 指示用于报告刀具尺寸的单位。选择“英寸”可获得英寸单位，将其取消选中可获得毫米。
直径 — 参见图。
刀具长度 — 参见图。
总长 — 参见图。
露出长度 - 指在模拟夹持时从夹持中凸出来的刀具量。
刀柄直径 — 请参见图。
刀尖半径 — 请参见图。
刀具材料 - 指示制作刀具的材料。计算进给和转速时，此信息非常重要。
左右手 — 设置刀具为右手还是左手。
|
|
|
直径
刀具长度
总长度
刀柄直径
刀尖半径
