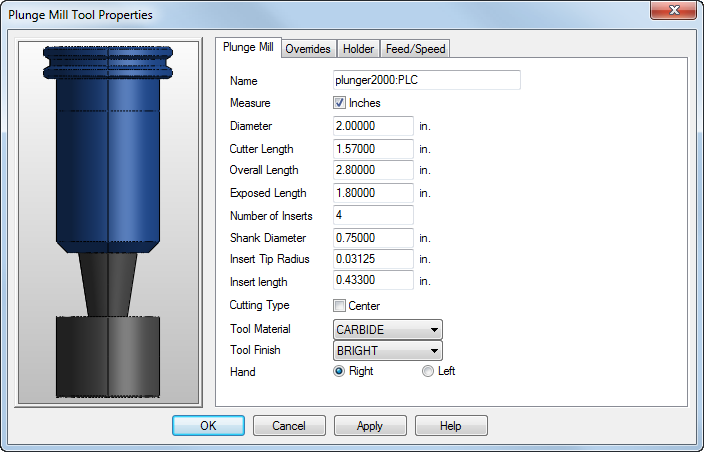

插铣刀具用于下切粗加工操作。
名称 - 输入用于标识刀具的名称。该名称在库中的所有刀具中必须唯一。
测量 - 指示用于报告刀具尺寸的单位。选择“英寸”可获得英寸单位，将其取消选中可获得毫米。
直径 — 参见图。
刀具长度 — 参见图。
总长 — 参见图。
露出长度 - 指在模拟夹持时从夹持中凸出来的刀具量。
刀柄直径 — 请参见图。
刀片尖端半径 - 参见图。
刀片长度 - 此参数仅用于刀具文档。它不用于生成刀具路径。
刀具材料 - 指示制作刀具的材料。计算进给和转速时，此信息非常重要。
刀具表面处理 — 这是刀具上的涂层或表面处理。在进给/转速计算中也会用到该信息。如果使用“光亮”表面处理的刀具切削的材料存在对应的进给/转速表，但“TI_N”或“BLACK_OXIDE”刀具表面处理不存在对应的进给/转速表，则将从“光亮”表衍生转速值。TI_N 的转速是“光亮”转速的 1.5 倍。BLACK_OXIDE 的转速是“光亮”转速的 1.05 倍。进给率与“光亮”进给率相同。
左右手 — 设置刀具为右手还是左手。
|
|
|
直径
刀具长度
总长度
刀柄直径
刀片尖端半径
