2.5D Vortex 旋风铣示例

注: 仅当曲线闭合时,才可以使用 Vortex 加工侧边特征。如果曲线是开放的,并且为“行距”选择了“Vortex”,则改为使用“NT 螺旋”

2.5D Vortex 旋风铣示例

本示例显示 Vortex 如何加工型腔、通道和窄拐角。

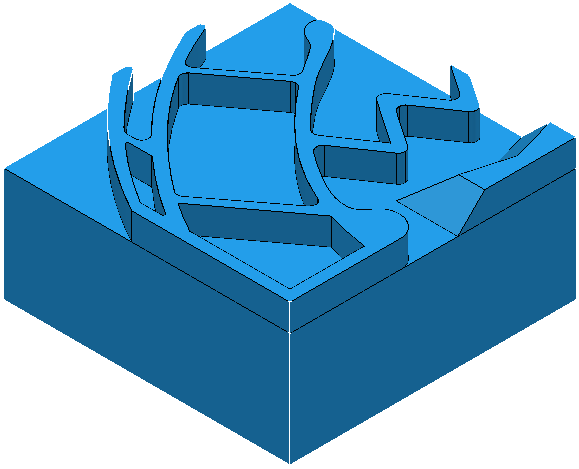

使用 2.5D 模型:

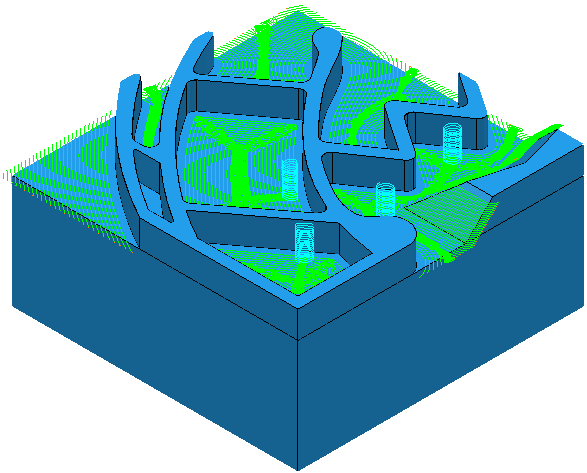

创建 Vortex 刀具路径:

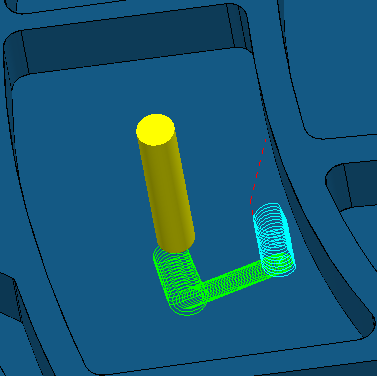

对于型腔,刀具先向下螺旋到型腔中,然后再对全宽切削使用摆线路径。

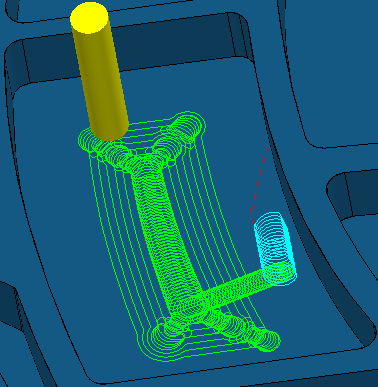

完成初始全宽切削后,摆线将放置在拐角中,否则会超出最大刀具接触角度。
