圆角铣刀刀具用于圆形特征。
名称 - 输入用于标识刀具的名称。该名称在库中的所有刀具中必须唯一。
测量 - 指示用于报告刀具尺寸的单位。选择“英寸”可获得英寸单位，将其取消选中可获得毫米。

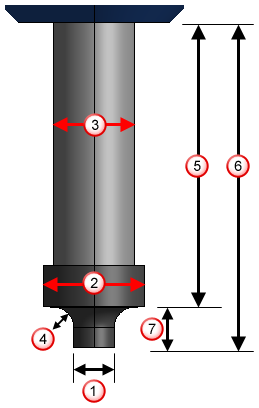

内径 - 请参见图。
外径 - 请参见图。
刀柄直径 — 参见图。
半径 - 请参见图。
总长 - 请参见图。
露出长度 - 指在模拟夹持时从夹持中凸出来的刀具量。
注： 如果选择了“刀具零点在肩部”，则“露出长度”值不包括刀尖。如果取消选择了此选项，则“露出长度”值包括刀尖长度。
刀尖到肩部长度 - 输入肩部与刀尖之间的长度。默认情况下，该长度与圆弧半径相同，但您可以增加该值。
刀具零点在肩部 - 默认情况下，圆形铣刀零点在肩部。取消选择此选项可将零点移动到刀尖。
|
|
|
|
本例显示了在选择“刀具零点在肩部”后的默认行为。刀具路径位于圆形特征的顶部。
本例显示了“刀具零点在肩部”处于取消选中状态。刀具零点在尖部。刀具路径位于圆形特征的底部。
本例显示了“刀具零点在肩部”处于选中状态并且“刀尖到肩部长度”是“半径”值的两倍。刀具零点在尖部。刀具路径位于圆形特征底部的下面。
注： 如果选择了“刀具零点在肩部”，则“露出长度”值不包括刀尖。如果取消选择了此选项，则“露出长度”值包括刀尖长度。
刀具材料 - 指示制作刀具的材料。计算进给和转速时，此信息非常重要。
左右手 — 设置刀具为右手还是左手。
|
|
|
半径
选择了“刀具零点在肩部”时的露出长度。
取消选择了“刀具零点在肩部”时的露出长度。
刀尖到肩部长度
