齿轮

使用“齿轮”对话框可以创建 AGMA 渐开线正齿轮，这是齿轮设计最常见的类型之一。

创建齿轮曲线的步骤：

1. 选择“构造”选项卡 >“曲线”面板 >“其它方法”>“齿轮”以显示“齿轮”对话框。

   “齿轮”对话框会显示“曲线”选项卡。

2. 输入曲线的名称。
3. 输入细度值以确定轮齿轮廓中的控制点数。该值越小，则用于对曲线采样的控制点数就越多。
4. 输入齿轮规格：
   • 齿数 - 输入齿轮的齿数。
   • 压力角 - 输入两个基圆的切线与连接到齿轮中心的直线的法线之间的锐角（以度为单位）。
   • 尖端圆倒角半径 - 输入轮齿拐角的半径（参见图 2）。
   • 齿顶 - 输入从节圆到轮齿最外部点的径向距离（参见图 2）。或者，选择“外径”并输入齿轮的外径。
   • 齿根 - 输入从轮齿波谷深度到节圆的径向距离（参见图 2）。或者，选择“齿根直径”并输入齿轮的齿根直径。
   • 节圆直径 - 输入节圆的直径（参见图 1 和 2）。或者，选择“组件”并输入除以齿数的节圆直径，或选择“直径节距”，然后输入除以节圆直径的齿数。
   • 齿根圆倒角半径 - 输入每个轮齿底部圆倒角的半径（参见图 2）。
   • 中心点 - 输入齿轮曲线中心的坐标，或单击 并在图形窗口中拾取曲线。
5. （可选）单击“预览”按钮可在图形窗口中查看当前设置的结果。
6. 选择“分析”选项卡可查看对齿轮计算得出的尺寸、计算得出的柱标距直径和超出柱直径的外部测量。
注： 使用“曲线向导”创建齿轮时，不会显示“分析”选项卡。
7. 选择是创建外齿轮还是内齿轮。
8. 如果要更改计算得出的柱标距的直径，请在“实际柱直径”框中输入新值，然后单击“重新计算”。
9. 单击“确定”。

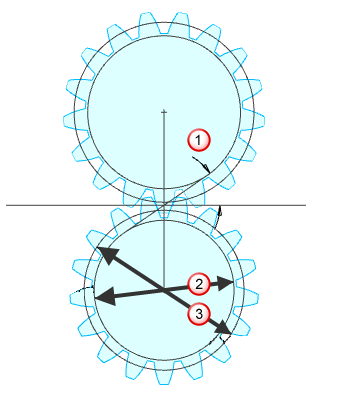

图 1：

压力角 基圆直径 分度圆直径

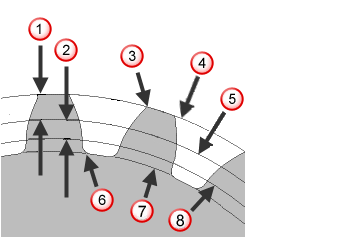

图 2：

附录 齿根 尖端圆倒角半径 外圆 节圆 齿根圆倒角半径 齿根圆 基圆
