可以使用“5 轴夹具位置”对话框指定 NC 代码的参考点。
若要显示“5 轴夹具位置”对话框，请在“毛坯属性”对话框的“分度”选项卡上选择“第五轴定位”，然后单击“夹具位置”。
NC 代码参考点 - 选择要用于参考点的项目：
- 工作台/床台枢轴点或其他设备的机床零点
- 每个设置的自身夹具 (每个设置的原点)
- 触发点
使用此设置的原点为刀具零点 - 从列表中选择设置以用作触发点。
也使用此设置作为零件在机床上的初始方向 - 选择该选项可使用已选设置作为机床上零件的初始方向。取消选择该选项将使用毛坯轴作为零件的初始方向。
自机床零点的刀具零点偏移 - 输入每个方向上 5 轴触发点相对于 A 轴面中心的距离。此距离对于每个零件都是不同的。
在本例中，X 和 Y 偏移是负值，而 Z 偏移是正值。
A 轴面的中心
刀具零点设置原点
第一轴旋转偏移 - 输入当 B 角设置为 0 时主轴与 A 轴之间的角度（逆时针测量得出）。

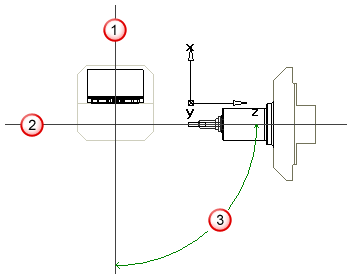

例如，如果在将 B 设置为 0 时，A 轴面向主轴，则输入 0。如果在将 B 设置为 0 时，A 轴面向门，如下面的示例所示，则输入 -90。对于在特定机床上加工的所有零件，该偏移设置为相同。
A 轴
主轴的轴
B 轴旋转
