“螺纹加工”页面

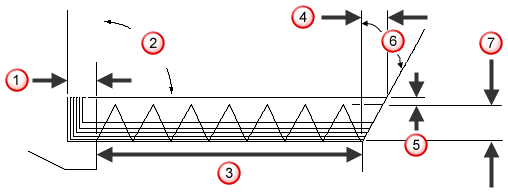

下图显示了一些螺纹加工属性:

结束间隙

退刀角度

深度(Depth)

开始间隙

焊缝

进给角

高度

“粗车”“精车”- 选择这些选项可将工件自动车到螺纹直径。有关更多详细信息,请参见如何加工螺纹特征

平倒角

退刀槽 - 螺纹特征具有一个用于在螺纹末端切削退刀槽的选项。在策略选项卡上的“特征属性”对话框中输入槽直径。

侧壁角度 - 这是螺纹的退刀槽的默认角度。

槽额外深度 - 退刀槽的深度等于螺纹深度加上“槽额外深度”。这可防止螺纹加工刀具在槽的底部拖屑。

开始间隙 - 该值是刀具在进刀到工件之前横过到的位置。

结束间隙 - 输入刀具在从零件的曲面退刀之前进给通过螺纹终点(进入退刀槽)的距离。 如果选择了“在退出时平倒角”,则此值是平倒角长度。

在退出时平倒角 - 选择此选项可使 FeatureCAM 在退出螺纹加工特征时使用平倒角移动。

计算螺纹的平倒角角度 - 输入闭合毛坯中最后一个螺纹后平倒角的角度。

横切角 - 输入相对于正 Z 轴的无符号增量值。

外径/内径深度 % - 螺纹的深度基于螺纹节距。螺纹深度的计算公式为深度 % * 节距

路径 — 这是到螺纹底部的步数。选择“固定”“计算”

最终螺纹路径复制 - 最终螺纹路径复制是最终螺纹加工路径的副本。输入所需的“最终螺纹路径复制”次数。

螺纹深度计算 - 选择您希望 FeatureCAM 计算用于预填充螺纹特征尺寸的标准螺纹的方式。选项包括:
