铣削曲线公差附加模块

使用 MillCurveTolerance.bas 附加模块，无需重新绘制特征曲线即可将铣削特征的尺寸快速调整到公差以内。

使用铣削曲线公差附加模块的步骤：

1. 安装 MillCurveTolerance.bas 附加模块。
2. 选择一个通过 XY 平面中的曲线创建的铣削特征。
3. 选择“附加模块”选项卡 >“宏”面板 >“公差”。

   系统将显示“直线段公差”对话框，并且会在图形窗口中标记垂直段和水平段。

4. 调整标签：
   • 要更改标签大小，请在“段文本大小”框中输入一个新值，然后单击“设置”。
   • 要仅标记当前选定的段，请取消选中“段标签位于”复选框。

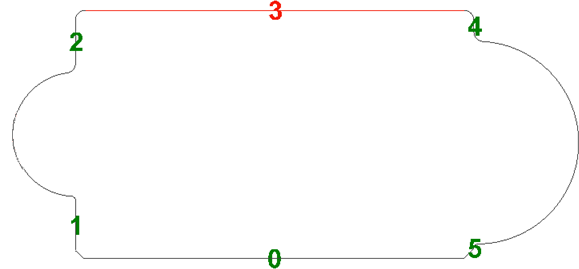

5. 在“段”列表中，选择要调整的段。段及其标签将以红色显示在图形窗口中，例如：



6. 指定段的调整：
   • 要根据指定的公差计算调整，请选择上公差 - 下公差选项，然后输入公差值。
   • 要根据标准公差计算调整，请选择“上公差” - 下公差”选项，然后在“ISO 286-2”列表中选择公差。
   • 要指定调整，请选择“净公差”，然后输入要移动段的距离。
7. 单击“应用公差”。段的调整将显示在该按钮下方。
8. 单击“确定”以应用更改并关闭对话框。

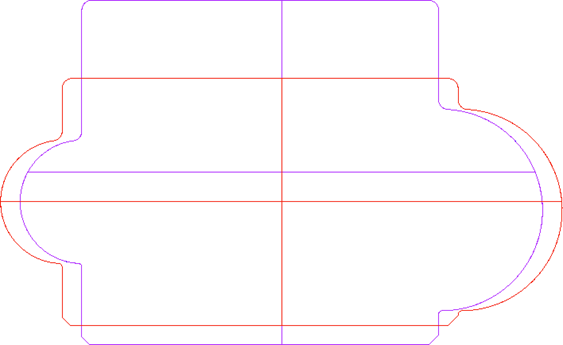

   FeatureCAM 会创建一个新的曲线和特征，并在图形窗口中显示结果，例如：



注释：

• 您仅可将其用于通过曲线创建的特征：凸台、平倒角、槽、型腔、圆和边。
• 如果某个特征是通过多条曲线创建的，则仅使用第一条曲线。
• 开放曲线和闭合曲线的效果相同。
• 如果输入可能断开特征的公差，将显示一条消息，说明可以为段输入的最大公差。
• 非垂直和非水平直线及曲线将平移以适应公差，但是不会更改。
