扇形示例

该示例显示了如何创建扇形精加工刀具路径，以及更改开始点和结束点。

使用扇形精加工来切削凸台特征的步骤：

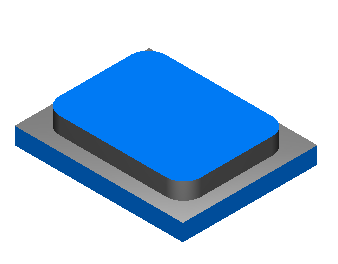

1. 创建一个凸台特征。



2. 启用扇形精加工：
   1. 在“凸台属性”对话框中的“策略”选项卡上，单击“扇形”。

      此时将显示“扇形精加工选项”对话框。

   2. 选择“扇形精加工”使精加工路径的开始点和结束点位于相同位置。
   3. 指定扇形半径和扇形角度，然后单击“确定”关闭该对话框。
   4. 单击“确定”以关闭“凸台属性”对话框。
3. 运行 2D 仿真。

   要加工凸台精加工路径，相应刀具：

   1. 在零件的右上角开始，并切削特征



   2. 返回到开始点。



零件完成，但您可以编辑刀具路径。例如，您可能希望刀具在直线边而不是拐角上开始切削。

更改刀具路径开始点和结束点的步骤：

1. 在特征的一条边附近创建点。



2. 在“凸台属性”对话框中的“下切”选项卡上，指定“开始点”作为创建的点的位置。
3. 运行 2D 仿真：



   该点沿曲线的位置用于放置开始点，但该点与特征边界的距离将被忽略。
