注: 对您可用的选项取决于操作类型。
“行距类型”用于控制在刀具路径之间插入的过渡移动类型。选项包括:
- 直接:刀具径直移动到下一个位置。刀具可以沿全部 3 个轴移动。下图显示了平坦曲面特征上的直接行距移动。
- 圆弧:仅对于 Z 轴粗加工,刀具将尝试通过圆弧连接到下一个位置。(如果不可行,则使用圆弧和多条切线)。对于 Z 轴粗加工,仅“直接”和“圆弧”适用。
- 阶梯:刀具在 Z 轴上向上移动,然后越过 X 和 Y 轴。

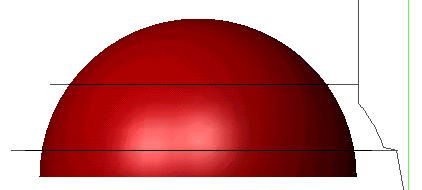

此图显示了球形曲面上的阶梯转换移动。

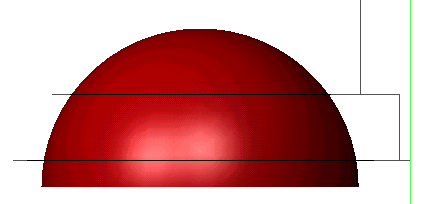

下图显示的是使用直接行距时的同一曲面特征。
- 环:刀具沿圆弧离开一个刀具路径,然后沿圆弧进入下一个刀具路径。这些过渡实际上是根据线性移动编程的,可以沿全部三个轴移动。下图显示了平坦曲面特征上的环移动。
