车削曲线公差附加模块

TurnCurveTolerance.bas 附加模块使您可以根据 ISO 282-2 标准确定车削或内部镗孔特征的公差，或者自定义在设计文档中指定的公差。使用它可以快速调整特征的尺寸，无需重新绘制曲线。

调整曲线的步骤：

1. 安装 TurnCurveTolerance.bas 附加模块。
2. 在“零件查看”中选择车削或内部镗孔特征。
3. 选择“附加模块”选项卡 >“宏”面板 >“公差”。此时将显示“圆倒角和平倒角限界”对话框。
4. 输入特征最大圆倒角或平倒角的尺寸：
   • 小于或等于此值的对角线和圆弧被视为平倒角和圆倒角。调整相邻段时，附加模块会平移它们而不更改其尺寸或方向。
   • 长度超过此值的对角线和圆弧被视为曲线的固定零件。它们会影响相邻段的公差限界且不会平移。
5. 单击“确定”。将显示“车削段公差”对话框，且会在图形查看中标记垂直段和水平段。
6. 调整标签：
   • 要更改标签大小，请在“设置文本大小”框中输入一个新值，然后单击“设置”。
   • 要仅标记当前选定的段，请取消选中“段标签位于”复选框。

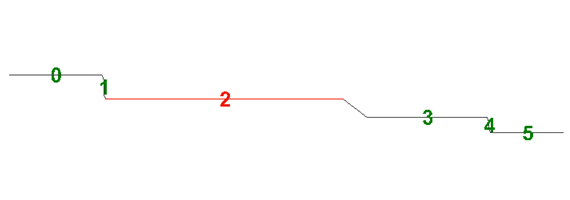

7. 在“段”列表中，选择要调整的段。段及其标签以红色显示。



8. 指定段的调整：
   • 要根据指定的公差计算调整，请选择上公差 - 下公差选项，然后输入公差值。
   • 要计算自标准公差的调整，请选择“上公差”/“下公差”选项，然后在“ISO 286-2”列表中选择公差。
   • 要指定调整，请选择“净公差”，然后输入要移动段的距离。
9. 单击“应用公差”。段的调整将显示在该按钮下方。
10. 单击“确定”以应用更改并关闭对话框。

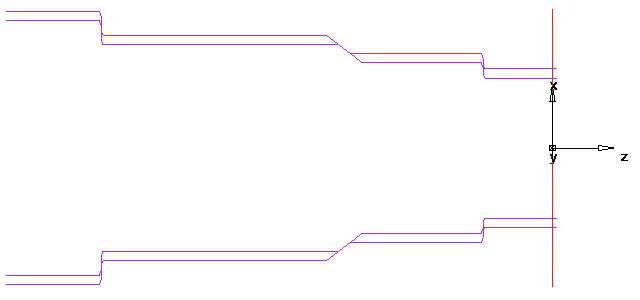

    FeatureCAM 会创建一个新的曲线和特征，并将结果显示在图形窗口中。例如：
