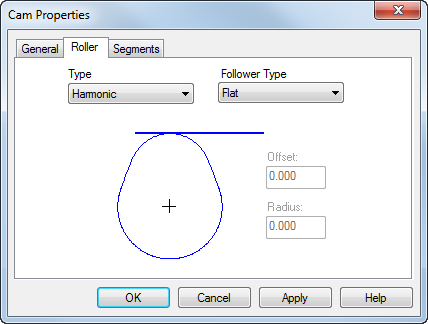

“滚子”选项卡

“滚子”选项卡包含描述（滚子）如何跟随凸轮的选项。

1. 选择从动轮运动的类型及其关联的加速度图，通常描述为：

   调和 (SH)（也称为简单调和）

   抛物线 (PB)

   摆线 (CY)

   修正正弦 (MS)

   修正梯形 (MT)

   多项式 3-4 (4P)（也称为 4 次幂多项式）

   多项式 3-4-5 (5P)（也称为 5 次幂多项式）

   多项式 4-5-6-7 (7P)（也称为 7 次幂多项式）

2. 为与凸轮一起使用的从动轮类型选择“沿着类型”。可以是“平坦面”或“滚子”。
3. 如果选择了“滚子”，请输入：
   • 偏移 - 此选项用于设置从动轮平移的中心线与凸轮的中心之间的距离，该距离可控制从动轮上的压力角。这不是刀具偏移。
   • 半径 - 此选项用于设置跟随凸轮形状的滚子的半径。如果选择滚子类型的从动轮，则必须输入半径。滚子半径为零时，将仿真尖底从动轮，或构造凸轮的节距曲线。
