将交互式特征识别用于 Wire EDM 零件

您可以从曲线识别 2 轴 Wire EDM 特征。您可以从实体模型的面或从曲面边界识别 4 轴 Wire EDM 特征。

从实体面识别 Wire EDM 特征的步骤

1. 选择“开始”选项卡 >“零件程序”面板 >“特征”。
2. 在“新的特征”向导中，选择一种 4 轴特征类型，选择“用特征识别提取”，然后单击“下一步”。
3. 选择“对实体面”。
4. 选择“隐藏水平曲面”并输入一个角度，以隐藏自水平方向在此角度以内的曲面，使其他曲面更容易选择。
5. 单击 下一。
6. 在图形窗口中，选择要从其识别特征的面，然后在“实体面”页面中单击 。
7. 要设置特征高度，请选择“手动”并指定特征的顶部和底部高度，或选择“自动”以使用选定面的高度作为特征的高度。
8. 完成向导以创建特征。

从曲面边界识别 Wire EDM 特征的步骤

1. 选择“开始”选项卡 >“零件程序”面板 >“特征”。
2. 在“新的特征”向导中，选择一种 4 轴特征类型，选择“用特征识别提取”，然后单击“下一步”。
3. 选择：
   • 对所有曲面类型 - 从已修剪的曲面或从已修剪和未修剪的曲面组合提取特征。
   • 对未修剪的直纹面 - 从未修剪的曲面提取特征。
4. 选择“隐藏水平曲面”并输入一个角度，以隐藏自水平方向在此角度以内的曲面，使其他曲面更容易选择。
5. 单击 下一。

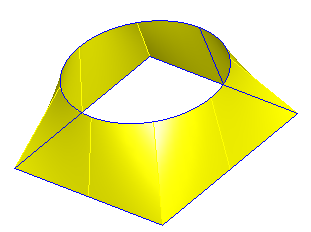

6. 模型中所有直纹面的边缘都以蓝色显示。



7. 单击“拾取曲线”。
8. 按顺序选择特征的曲线。
9. 要反转曲线的方向，请在列表中选择该曲线，然后单击 。
10. 完成向导以创建特征。

从曲线识别 Wire EDM 特征的步骤

1. 选择“开始”选项卡 >“零件程序”面板 >“特征”。
2. 在“新的特征”向导中，选择一种 2 轴特征类型，选择“用特征识别提取”，然后单击“下一步”。
3. 在图形窗口中选择几何形体以将其链接到曲线，该曲线表示特征边界。

   您可以使用屏幕底部的“特征/几何形体编辑”栏更改曲线链接模式。

4. 完成向导以创建特征。
