“刀轴限界”对话框可控制机床刀具路径的角度限界，从而限制在切削多轴刀具路径时可以将刀具放置的角度。
选择在达到或超过角度限界时会发生什么情况：
- 删除刀具路径 - 此选项可删除超过角度限界的刀具路径。
- 刀具于刀轴限界 - 此选项可在达到角度限界时将刀轴留在机床限界。
设置仰角和方位角：
此标注显示的是仰角，即从刀轴矢量在 XY 平面上的正交投影向正 Z 轴到刀轴矢量的角度。仰角介于 -90 到 90 度之间。
此标注显示的是方位角，即从正 X 轴向正 Y 轴到刀轴矢量在 XY 平面上的正交投影的角度。方位角介于 0 到 360 度之间。
仰角 - 此选项用于定义机床在方位角平面之上的角度限界；0 度角在方位角平面中，90 度角沿垂直于方位角平面的轴。
方位角 - 此选项用于定义机床在方位角平面中的角度限界。
投影到平面 - 此选项与将仰角设置为零相同。因为仰角固定，所以此选项通常会生成 4 轴刀具路径。如果毛坯 Z 轴未与机床的旋转轴对齐，则可能会生成 5 轴刀具路径。

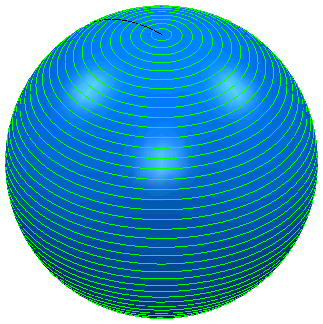

以下示例显示了如何将机床的角度限界转变为方位角和仰角限界。这些示例全部将球与等值线或流线投影刀具路径一起使用。如果未施加刀轴限界，您将看到以下刀具路径：
