导出建筑零部件的步骤

导出 RFA、IFC 或 ADSK 文件，其中包含模型、接头数据、OmniClass 以及与 AutoCAD MEP 和 Revit MEP 进行通信所必需的其他信息。

新特性：2025

1. 在功能区上，单击“环境”选项卡 “开始”面板 “BIM 内容”。
2. 在功能区上，单击“BIM 内容”选项卡 “管理”面板 “导出建筑零部件”。
   注： 如果模型很复杂或包含许多零部件，系统会提示您创建简化版本。如果您计划导出 Revit 族 (RFA) 模型，建议执行此操作。单击“是”，结束“导出建筑零部件”命令，并激活“简化”命令。有关从部件创建简化零件的信息，请参见从部件创建简化零件。

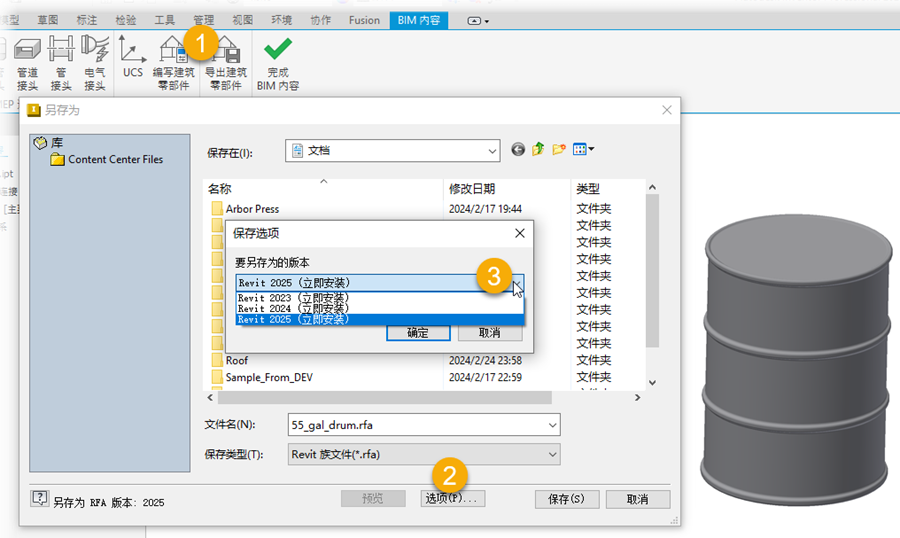

3. 指定“保存类型”的值，从以下选项中进行选择：
   • Revit 族文件 (*.rfa) - 默认
   • IFC2x3 (*.ifc)
   • Autodesk Exchange 文件 (*.adsk)
4. （可选）对于 RFA 文件，您可以指定要输出到的 Revit 版本（2023 及更高版本）。在“另存为”对话框中，单击“选项”，在“保存选项”中，为 RFA 文件选择 Revit 版本。



   注： 如果未安装匹配版本的 Revit Core Engine (RCE)，系统将提示您安装该程序。如果您同意安装匹配的 RCE，“导出建筑零部件”命令将关闭，并开始安装。在安装过程中，您可以继续处理其他 Inventor 工作。安装完成后，您可以激活“导出建筑零部件”命令（上面的第 2 步）。此功能是在 Inventor 2023 中添加的。
5. 完成后，单击“保存”。
