结构约束限定或限制模型的位移。可以向模拟的环境条件添加约束。对于静态分析，请删除所有刚体模态（实体的自由平动和转动运动）。若要执行此操作，举例来说，可以固定面，或者合并面、边或顶点上的部分约束。
如果您需要帮助，请激活分析向导。运行分析后，您可以编辑或抑制约束，然后重新运行分析，以查看更改产生的影响。
在浏览器中，约束实例是约束节点的子节点。使用节点关联菜单可以执行以下操作：
- 使用显示的对话框编辑约束，或双击约束节点。
- 查看反作用力。运行分析之前，值为零。
固定约束、孔销连接和无摩擦约束的反作用力将基于选定的约束显示。
反作用力 显示总反作用力和 X、Y 或 Z 分量反作用力。
反作用力矩 显示关于约束形心的反作用力矩的总大小，或关于约束形心的 X、Y 或 Z 轴的反作用力矩的总大小。
- 抑制或删除约束。
- 在相同文档内的仿真之间复制和粘贴。
- 在功能区上，在“应力分析”选项卡
“约束”面板上，单击一个结构约束： - 固定

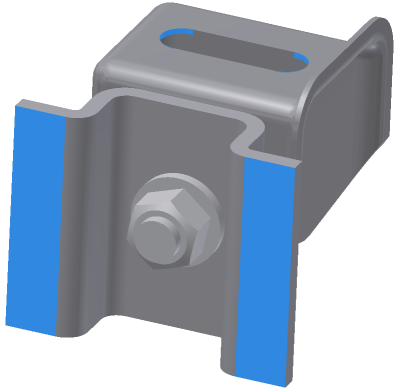

- 应用到面、边或顶点。删除所有自由度，并防止面、边或顶点移动或变形。
- 孔销连接
- 应用于圆柱面。防止面在径向、轴向或切向方向上移动或变形。
- 无摩擦
- 应用到平面或圆柱曲面。防止曲面在垂直方向上移动或变形。
或
在浏览器中，在“约束”节点
上单击鼠标右键，然后单击约束类型。 - 固定
- 在对话框中，当“位置”
处于活动状态时，选择约束位置。
- 如需访问其他约束参数，单击
（“更多”）。可用参数是以约束类型为基础的。 为约束类型选择适当的输入。仅当类型相同时，例如面、边或顶点，可以选择多个输入。
- 对于无摩擦约束
- 若要应用含绝对位移量的固定约束，请执行以下操作：
- 单击“使用矢量分量”
- 选择 X、Y 或 Z 轴矢量分量，用于定义位移矢量
- 为每个矢量分量输入适当的位移大小。
- 对于孔销连接
- 固定径向、固定轴向或固定切向 圆柱曲面无法在圆柱的径向、轴向或切向方向上移动、旋转或变形。
- 单击“确定”。
注： 您不能从包含接触的面上所应用的约束中排除零件到零件的接触区域。
