创建对称平面的步骤

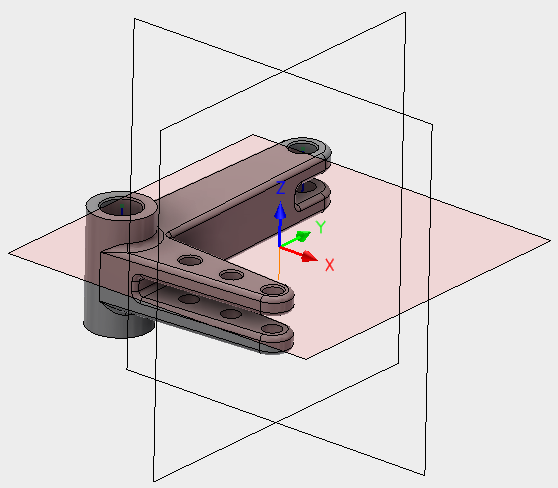

使用对称平面可以强制生成的形状绕平面对称。在模型上最多可以使用三个对称平面，每个局部 XY、XZ 和 YZ 平面对应一个对称平面。对称平面可以参考现有的 UCS，也可以与全局坐标系对齐并与零件的质心相交。

创建对称平面

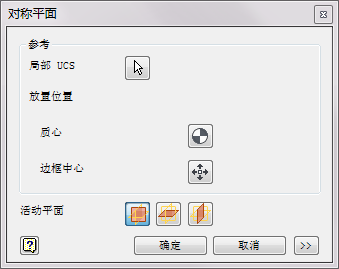

1. 在“分析”选项卡 >“目标和标准”面板中，单击 “对称平面”。默认情况下，对称平面定位在零件的质心处并与全局坐标系对齐。
2. 若要使对称平面与 UCS 对齐，请单击“局部 UCS”按钮并选择激活的 UCS 作为对称平面的参考。对称平面将在 UCS 的局部 XY 平面中创建。
3. 如果您要在零件的质心处放置 UCS 和对称平面，请单击“质心”按钮。
4. 如果您要在零件边框的中心处放置 UCS 和对称平面，请单击“边框中心”按钮。
5. 切换“激活平面”按钮以在其他正交方向之一上添加对称平面。


6. 单击“确定”。

管理对称平面

在创建对称平面后，您可以通过在浏览器树中的对称平面上单击鼠标右键编辑、抑制或删除该平面。
