控制模型打开后的显示设置，或者显示当前模型上的新视图。
新特性：2021.1、2022、2023、2024.1、2025
- 访问
- “文件”
“选项”“显示”选项卡
外观
| 使用文档设置 |
指定打开文档时是否使用文档显示设置，还是在文档的其他窗口或视图中打开该文档。 如果选择此选项，将忽略应用程序外观设置。 |
| 使用应用程序设置 |
指定打开文档时是否使用应用程序选项显示设置，还是在文档的其他窗口或视图中打开该文档。 如果选择此选项，将忽略文档显示设置。 |
| 设置 | 打开“显示外观”对话框。 |
交互式零部件外观
| 着色 |
指定是否将未激活的零部件面显示为着色。 选中此复选框将启用着色。清除该复选框以使未激活的零部件采用线框显示。 |
| 不透明度 |
启用“着色”后，可以设定着色显示的不透明度。输入不透明度百分比，或者单击向上或向下箭头选择值。 默认的不透明度为 25%。 将未激活的零部件的“着色”设置设为“开”，不透明度设为 25%。  将未激活的零部件的“着色”设置设为“开”，不透明度设为 50%。  |
| 显示边 |
设定未激活的零部件的边显示。选中此复选框后，将根据模型边的应用程序或文档外观设置来显示未激活模型的边。 如果模型边使用单一颜色，请选择其他颜色来显示未激活的零部件，以区分激活状态和未激活状态。 |
| 颜色 | 激活拾色器。为未激活模型的边指定显示颜色。 |
显示
视图转换时间 (秒)
当使用“等轴测视图”、“全部缩放”、“缩放区域”、“观察方向”等观察命令时，控制在视图间平滑转换所需的时间。零转换时间会导致视图转换生硬，难以了解位置和方向的变化。在视图之间转换的最长时间设置为三秒。
最小帧频 (Hz)
指定在执行交互式查看操作（例如平移、缩放和旋转）过程中更新显示的频率。某些复杂模型（例如包含大量零部件的大型部件）的运行速度可能较慢，更改帧频可以提高操作速度。数字越小，显示的视觉保真度越高。为了获得较高的帧频，系统可能会暂时简化或放弃视图的某些部分。移动终止后，视图将恢复。
- 设定为“0”可以在视图中绘制所有内容，且无需考虑所需的时间。使用此值可获得更好的视觉保真度。如果查看操作过程中模型更新过慢，请提高帧频。
- 设定为“10”每秒至少绘制十帧。使用此值可实现视觉保真度与性能的平衡。
- 设定为“20”每秒至少绘制二十帧。使用此值可获得最快的性能。
显示质量
设置模型显示分辨率。有三种选择：“粗糙”、“中等”和“平滑”。

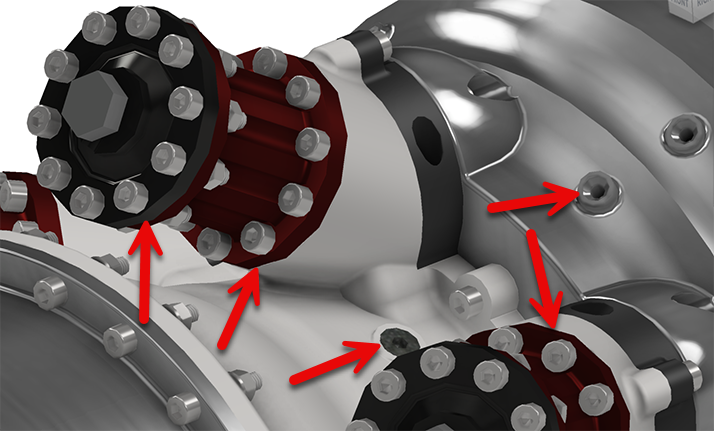

显示质量：平滑 - 此设置可优化模型边，使其显示为平滑的圆弧和面。

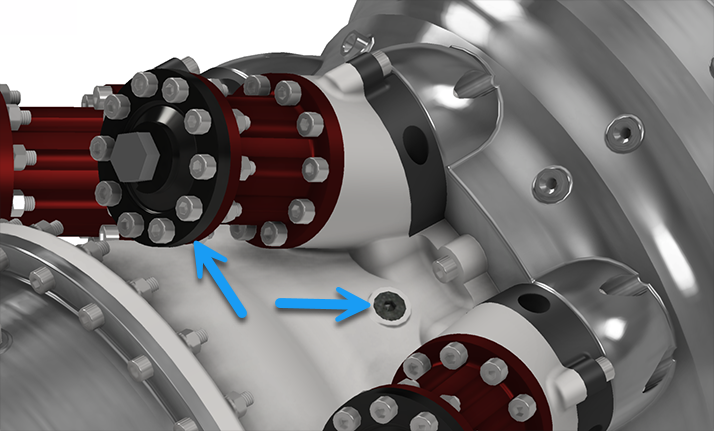

显示质量：中等 - 此设置可优化模型边，但会设置优化限制，使得优化范围可能不包括所有边。

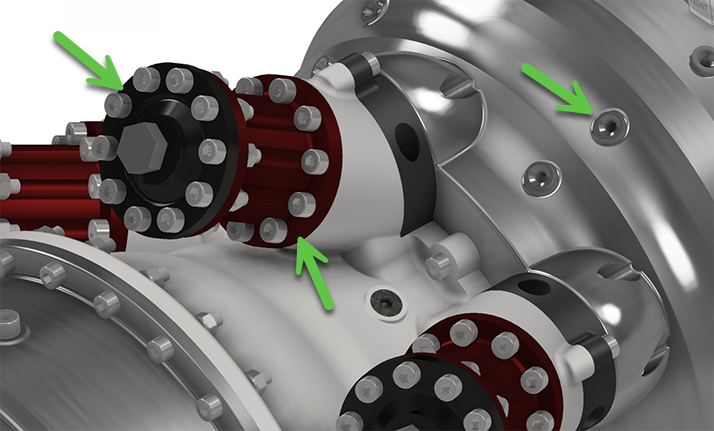

显示质量：粗糙 - 此设置可使圆弧和圆边保持镶嵌面状。如果性能是一个问题，此设置会很有帮助。
禁用自动优化
默认情况下，自动优化处于启用状态，确保缩放时 Inventor 面和实体的外观是平滑的。选中该复选框以关闭自动优化并启用粗糙镶嵌面。粗糙镶嵌面可以提高大型部件或复杂模型中的性能。当自动优化处于禁用状态时，使用“视图”选项卡或 QAT 中的“优化外观”
命令来使外观变得平滑。
启用平滑草图线
优化弯曲线的草图几何图元显示。默认情况下该选项处于启用状态。多个文档图形
自动更新引用文档
三维导航
默认动态观察类型
更改“动态观察”命令的默认方式。
自由 相对于屏幕进行动态观察。
受约束 相对于模型进行动态观察。
缩放方式
选中或清除这些复选框可以更改缩放方向（相对于鼠标移动）或缩放中心（相对于光标或屏幕）。
- 选中 在显示屏中向上移动鼠标光标可以放大。向上转动鼠标轮可以放大。
- 清除 在显示屏中向上移动鼠标光标可以缩小。向上转动鼠标轮可以缩小。
- 选中 缩放将相对于显示屏中心进行操作。
- 清除 缩放将相对于光标位置进行操作。
灵敏度
- 较慢 在放大和缩小时降低速度（图形刷新帧频）。
- 较快 在放大和缩小时提高速度。
ViewCube...打开“ViewCube 选项”对话框，您可在其中定义 ViewCube 导航命令的显示和行为设置。
SteeringWheels...打开“SteeringWheels 选项”对话框，您可在其中定义 SteeringWheels 导航命令的显示和行为设置。
基准三维指示器 选择此选项，将在图形窗口的左下角显示 XYZ 轴指示器和方向标签。
显示基准三维指示器 选中此复选框，则在三维视图中，将在图形窗口的左下角显示 XYZ 轴指示器。红色箭头表示 X 轴。绿色箭头表示 Y 轴。蓝色箭头表示 Z 轴。
显示原始坐标系 XYZ 轴标签 选中此复选框，则将在表示三维轴指示器各个方向的箭头上显示 XYZ 标签。默认情况下，选中此选项。开启“显示三维基准指示器”时可用。
“观察方向”行为
执行最小旋转
旋转最小角度，以使草图平面与屏幕平行，且草图坐标系的 X 轴保持水平或垂直。
与局部坐标系对齐
将草图坐标系的 X 轴调整为水平方向且正向朝右，将 Y 轴调整为垂直方向且正向朝上。
鼠标中键
单击下拉箭头将鼠标中键映射到缩放、平移或动态观察。
使用最近的模型点进行动态观察
选定时，离光标最近的模型点将用作动态观察轴心点。未选定时，模型最小边界框的中心点将用作动态观察轴心点。
