分析零部件之间干涉的步骤

使用检查得出的信息，修改零部件以消除干涉。

新特性：2024.2

1. 在功能区上，单击“检验”选项卡 “干涉”面板 “分析干涉”。
2. 在“干涉分析”对话框中，单击“定义选择集 1”，然后在图形窗口或浏览器中选择要分析的第一个零部件或零部件组。
提示： 如果要检查所有零部件是否存在干涉，请使用交叉窗口将所有零部件添加到“选择集 1”，然后单击“确定”以分析。
3. 单击“定义选择集 2”，然后选择要检查的第二个零部件或零部件组。
4. 选择“将子部件视为零部件”可将子部件视为单个零部件，并忽略子部件中的干涉。
5. 取消选择“使用精确螺纹分析”可排除从螺纹的始端到末端对完整螺纹进行的精确分析。
6. 单击“确定”以检查干涉。
提示： 双击产生的干涉，可以通过缩放到指定的碰撞以图形方式关注单个干涉区域。
7. 如果检测到干涉，“干涉”对话框将会显示以下内容：
   • 检测到的干涉数量及其总体积，以及有关每个干涉的其他信息。双击列表中的条目以缩放到干涉。
   • 选项，用于过滤以下干涉类型，以便您可以将注意力放在需要分析的信息上：
     • 常规：不属于以下任何类型的干涉。
     • 螺纹：2 个零部件（其中一个为螺纹）之间的干涉。

       如果注意一下，会发现“匹配螺纹”显示为额外的一个过滤器。

     • 非螺纹资源中心零件：2 个零部件（其中之一来自资源中心）之间的干涉。
     • AnyCAD 参考零部件：AnyCAD 参考零部件本身内的干涉。
   • 有关 4 种不匹配的螺纹干涉的详细信息。将光标悬停在信息工具提示上可显示干涉的类型。
     • 螺纹零部件不对齐。
     • 螺纹规格不匹配，包括公称直径、螺距。
     • 左旋/右旋不匹配。



     • 螺纹深度不匹配，即外螺纹长度与内螺纹深度不满足最小螺纹啮合要求。

       例如，当零部件的外螺纹长度短于内螺纹深度时将报告干涉。下图是另一个不满足最小螺纹啮合要求的示例。



     注： 工具提示中的第一组数字表示内螺纹值。第二组表示外螺纹值。
   • “忽略”和“取消忽略”选项。您可以：

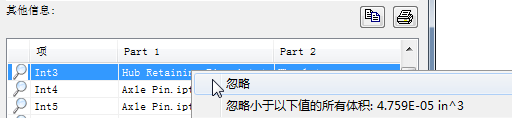

     • 在项目上单击鼠标右键，并选择忽略选定的体积或忽略小于选定值的所有干涉体积。
     • 选中或取消选中“已忽略”过滤器以显示或隐藏列表中忽略的干涉。
       注： 忽略的干涉在显示时将带有十字线。
     • 在忽略的干涉上单击鼠标右键，并选择取消忽略选定的项目或全部取消忽略。



   • 用于将值复制到剪贴板并打印列表的选项。
     注： 当您将 螺纹干涉值复制到 Excel 时，在名为“注释”的新列中将包含干涉类型
