创建和编辑斜视图的步骤

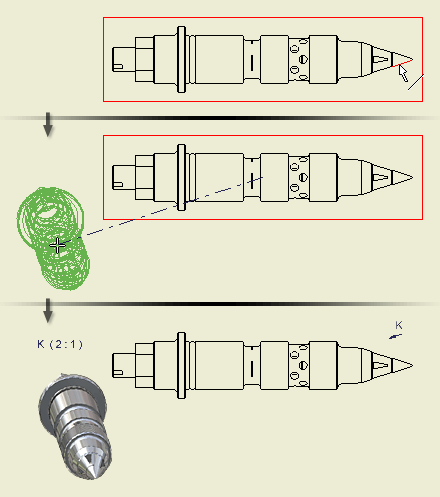

通过投影父视图中的边或线来创建斜视图。

创建和编辑斜视图

只能以与选定边或直线垂直或平行的对齐方式放置视图。

若要使用视图几何图元外部的投影线来创建斜视图，可以使用“剖视图”。

在样式和标准编辑器中设置斜视图标注的默认样式。

1. 在功能区上，单击“放置视图”选项卡 “创建”面板 “斜视图” 。
2. 选择一个现有视图作为父视图。
3. 在“斜视图”对话框中，设置比例、显示样式和视图标签，或者接受当前设置。
4. （可选）单击图标以指定视图的显示样式：
   • 显示隐藏线。
   • 删除隐藏线。
   • 指定着色渲染。
5. 选择从其方向投影视图的边或直线。
6. 将预览移到适当位置，然后单击以放置视图，或者在“斜视图”对话框中单击“确定”。
