允许动态编辑的方向和距离需要符合由当前的样式和连接数据确定的条件。对自动布线区域进行编辑时,系统将自动重新计算新的自动布线方案。可以根据情况使用以下命令编辑自动布线点和管段:
草图管线点和管段通常通过放置几何约束和尺寸约束进行编辑。当涉及的管线几何图元没有受到完全约束时,可以动态更新为新方向和新尺寸。此外,您可以使用“三维移动/旋转”来重新定义中间布线点和自由末端布线点。
“选项”面板
“文档设置单位”
选项卡,然后从“线性尺寸显示精度”列表中选择一个选项。
“创建”面板
“移动节点”,然后拖动与默认联接器配件关联的相应布线点,或在布线点上单击鼠标右键,然后选择“移动节点”。
“创建”面板
“移动管段”,然后拖动自动布线区域中的相应管段,或在管段上单击鼠标右键,然后选择“移动管段”。
箭头将变为红色,指明箭头方向为拖动方向。
“三维正交管线”工具将显示在选定的管段上,如下图所示:

默认情况下,空间坐标轴与世界坐标系保持一致,但可能与布线方向不同。若要正确定义相对于布线方向的 X、Y、Z 距离,可以重定义坐标轴与管段的对齐方式。
“三维移动/旋转”工具的空间坐标轴将根据布线方向进行相应的调整。

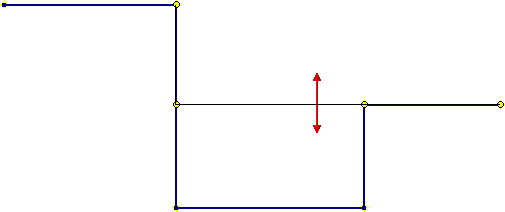

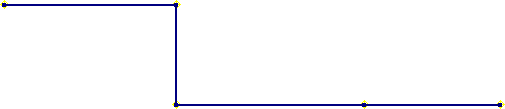

在自动布线区域中,当相邻的管段共面且互相垂直时,可以使用“移动段”删除其间不需要的管段。确保正在移动的管段不会与任何其他现有管段重叠。否则,系统将自动计算管线的形状。
“创建”面板
“移动管段”来拖动管段,直到布线点与相邻布线点重合。
如果拖动过程中违反了样式的最小长度设置,则违反该设置的管段将变为红色。同时,工具提示将显示该管段长度和红色的文本消息 <最小管长>。
“创建”面板
“移动节点”来拖动布线点,直到布线点与相邻布线点重合。
