概述

Inventor 2023 提供了客户请求的增强功能、产品之间更完善的工作流以及与标准合规性相关的改进。

Inventor 2023 提供了：

• 客户驱动的改进：Autodesk Inventor 2023 继续提供您和 Inventor 用户社区所要求的增强功能。在新特性中标有 Inventor® Ideas 提交的改进表示直接根据您的请求而提供的新功能。在 Inventor Ideas 论坛上分享您的想法。
• 互联式工作流：Autodesk Inventor 2023 扩展了 Fusion 360 和其他应用程序之间的互操作性，让您的工作比以往任何时候都更容易完成。
• 不断推动合规性（二维和三维标准）：Autodesk Inventor 2023 继续致力于提供标准推动的改进，以便您能生成合规的设计。

有关新特性的详细信息，请阅读下文。

客户驱动的改进

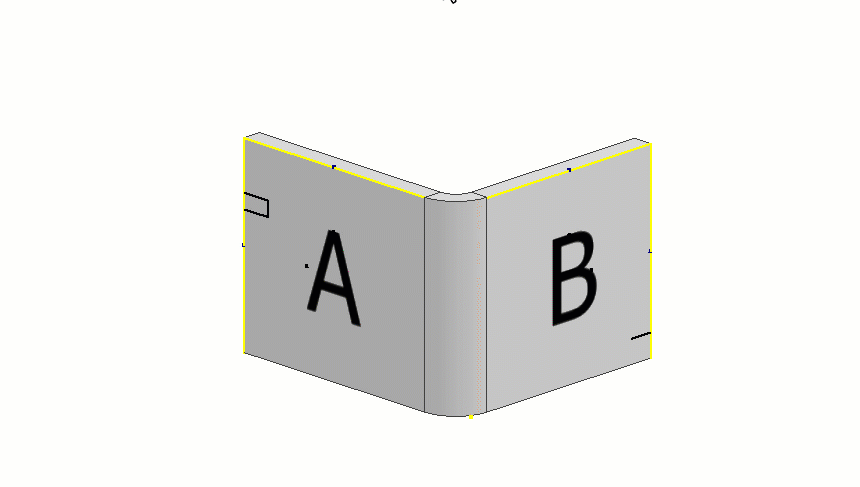

• “标记命令”，这是用于标准零件和钣金零件的新特征命令。

  • 使用草图文本或几何图元可以为模型添加标记特征。

  • 使用“标记样式”可以控制标记特征的造型和导出特性。使用“样式和标准”编辑器可以管理标记样式。

  • 导出到 DXF 或 DWG 文件中的特定图层。



    查看新的标记特征指导教程。

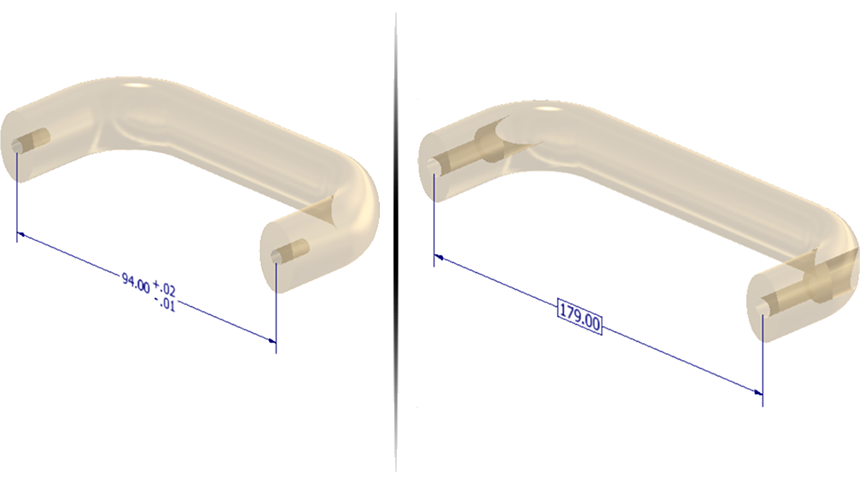

• 公差：模型状态支持对每种状态使用唯一的公差设置。

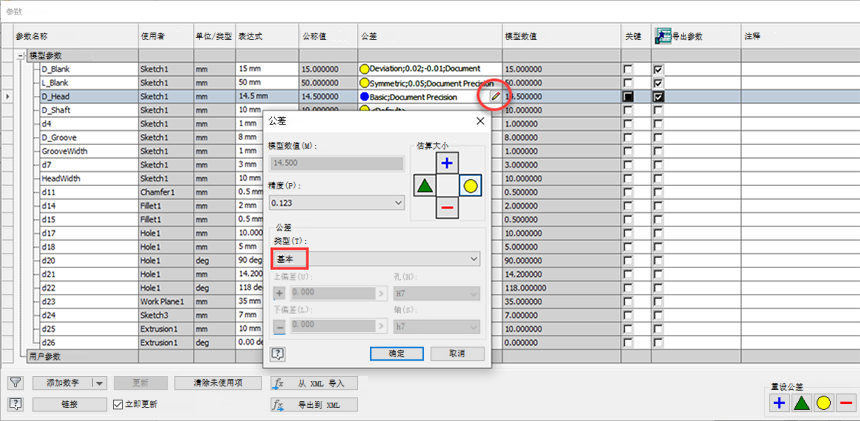

• 基本公差：参数编辑器提供了对基本公差的访问，可以升级基本公差并使用模型中的三维标注进行同步，以及在图形中检索。



  • 对于草图尺寸，“基本”也可访问。

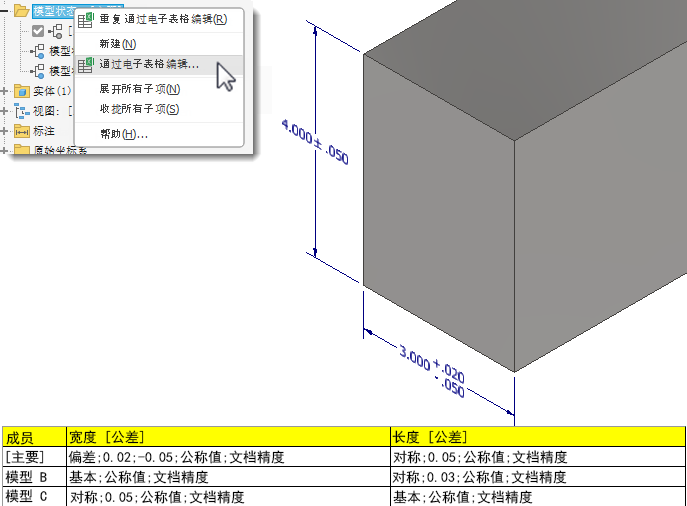

• 如果您愿意，可以在 Excel 电子表格中配置公差、文本和布尔型参数，并在模型状态、iPart 和 iAssembly 中使用它们。

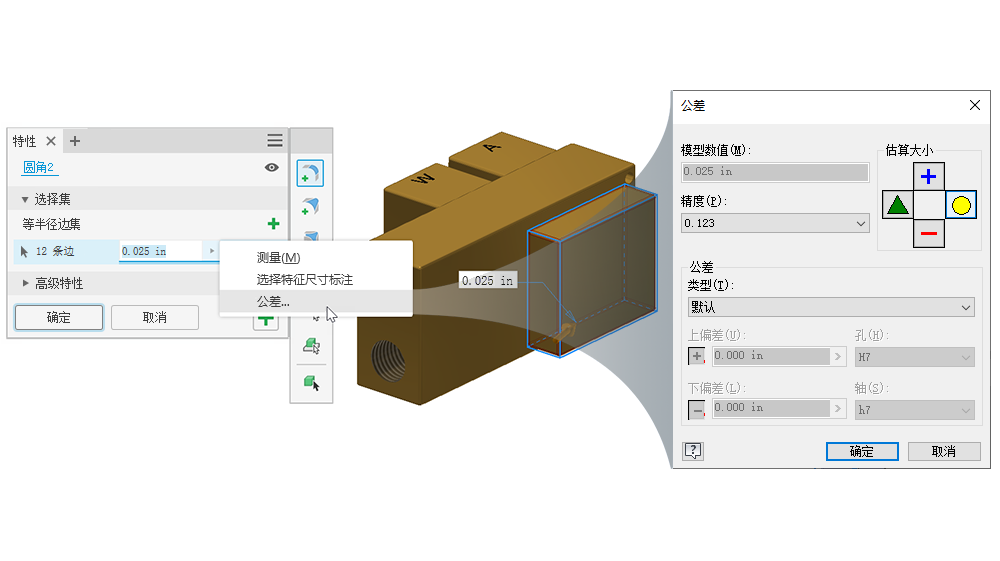

• 圆角：将公差应用于圆角参数。

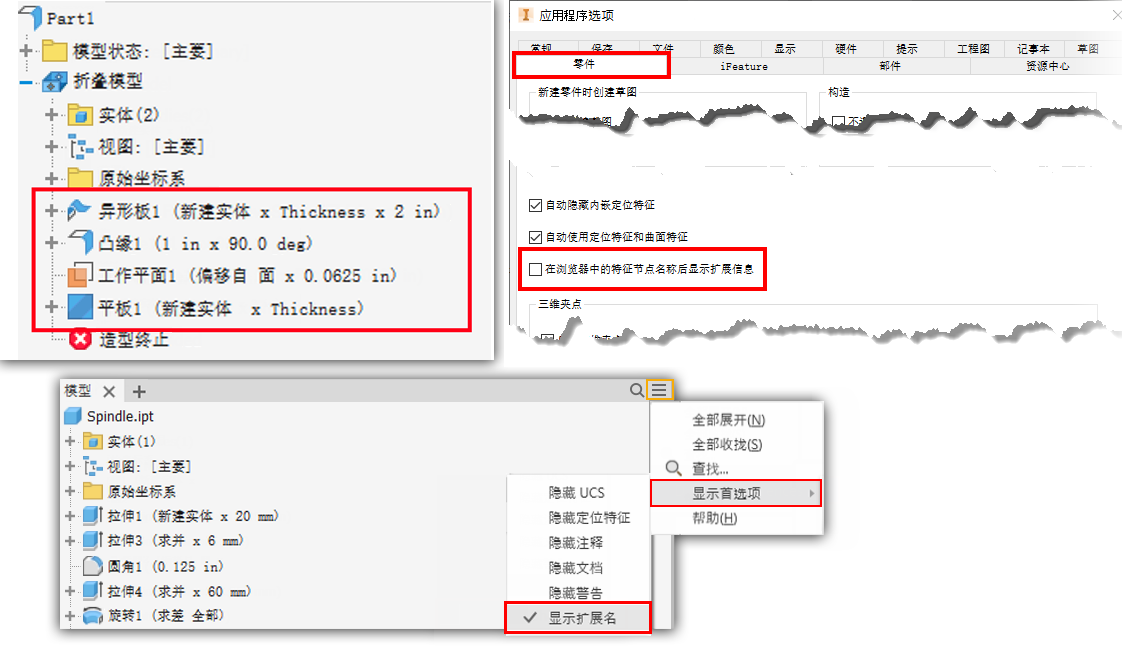

• 钣金：扩展浏览器信息可用于钣金零件。可以从“应用程序选项”>“零件”选项卡或从浏览器节点激活该选项。

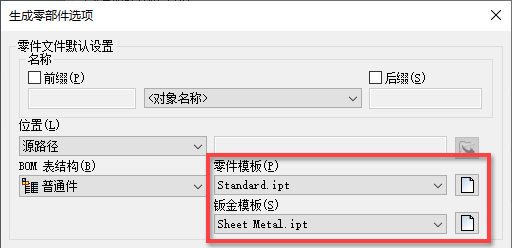

• “工具”>“文档设置”>“建模”选项卡 >“生成零部件选项”对话框新增了“钣金模板”选项，可让您选择或浏览到用于创建新钣金零件文件的模板。

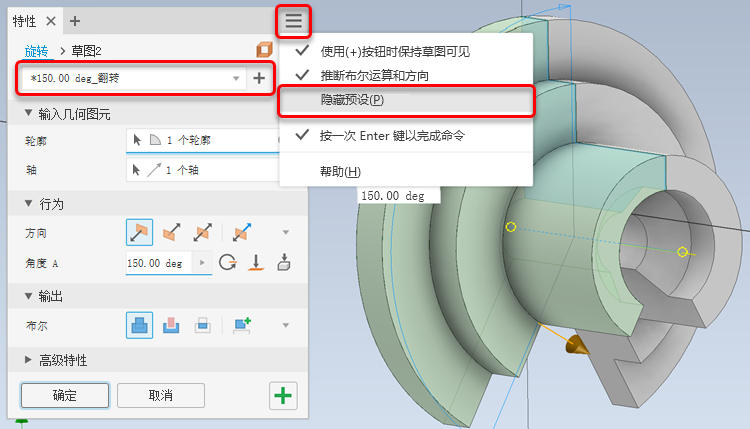

• 拉伸和旋转：“拉伸”和“旋转”特征的所有特性面板设置都保留在预设中，以方便重用。

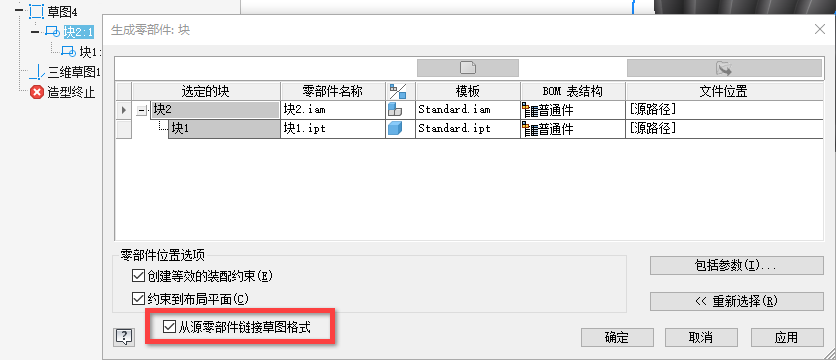

• 草图格式：“衍生”对话框新增了“从源零部件链接草图格式”选项。它可以控制在源零件中的线被更改时衍生零件中的草图块是否更新。

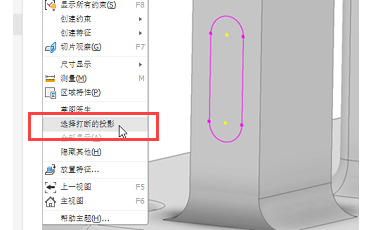

• 投影几何图元：现在，可以选择草图中所有解除引用（或出现问题）的投影几何图元，以便可以快速删除或查看该几何图元以进行修复。

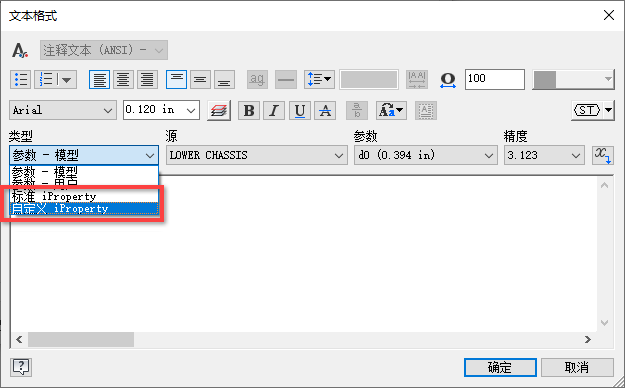

• 模型草图文本：在零件草图文本中使用激活模型中的标准 iProperty 和自定义 iProperty。

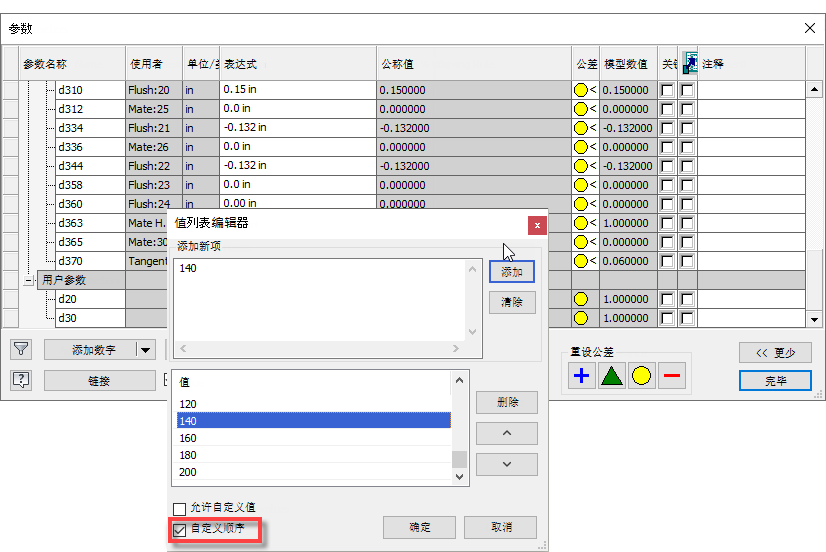

• iLogic：可以将外部规则和全局表单添加到功能区，以数字方式对多值参数的顺序进行排序，然后使用 Measure.PreciseExtents 获取更精确的曲线零件结果。

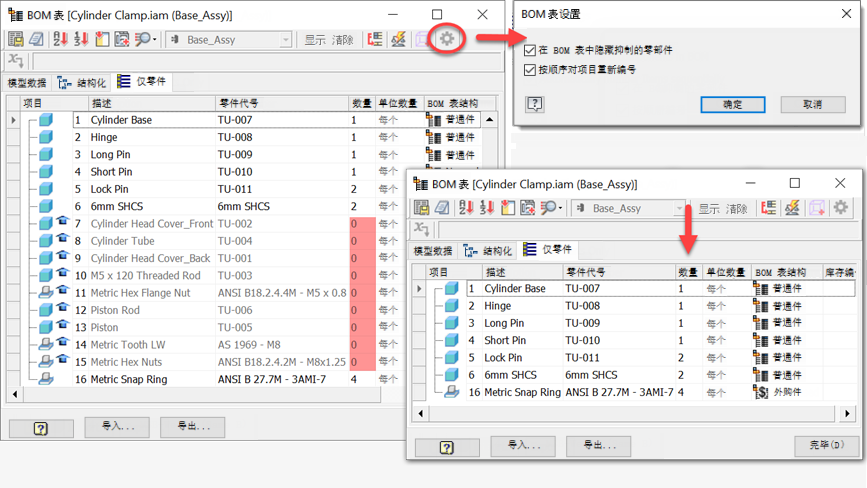

• 部件 BOM 表：新的“BOM 表设置”选项可关闭受抑制零部件的可见性，并按顺序对条目进行编号。

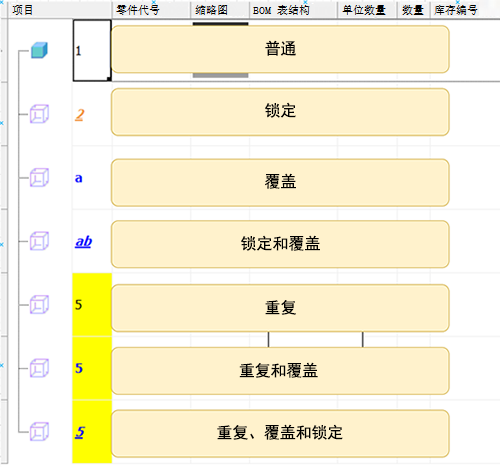

• BOM 表条目号具有多个显示状态，以指示正常、锁定、替代和重复状态或各种组合状态之间的差异。

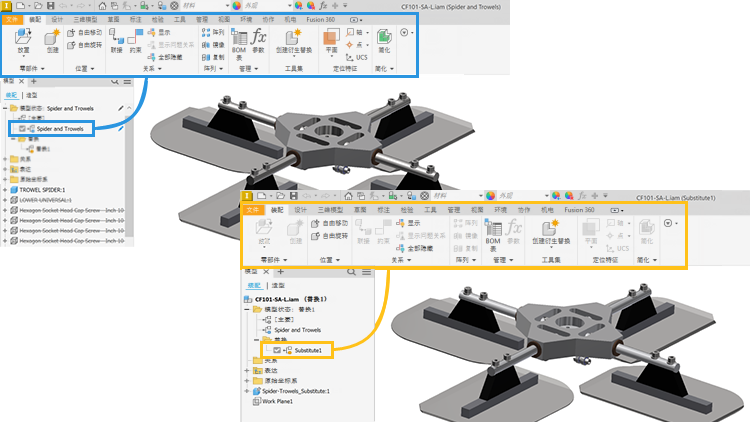

• 模型状态：通过禁用不相关命令简化了替换模型状态工作流，从而更轻松地找到可用命令。

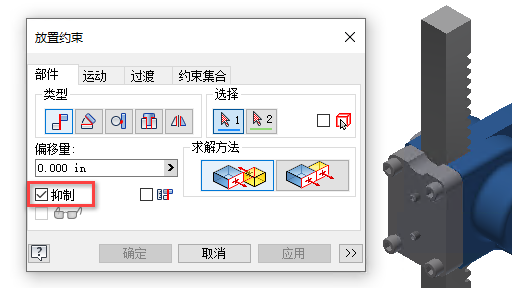

• 约束：使用新对话框选项时，抑制约束变得比以往更加简单。可以创建约束并同时将其抑制，然后在选择时解除抑制该约束。



• 部件浏览器：抑制的钣金和焊接零件的图标已更新，可反映未抑制图标的外观。

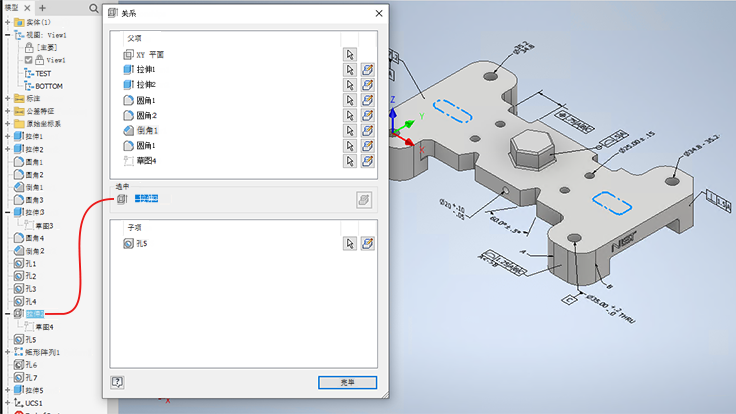

• 关系：“关系”命令适用于受抑制的零部件。

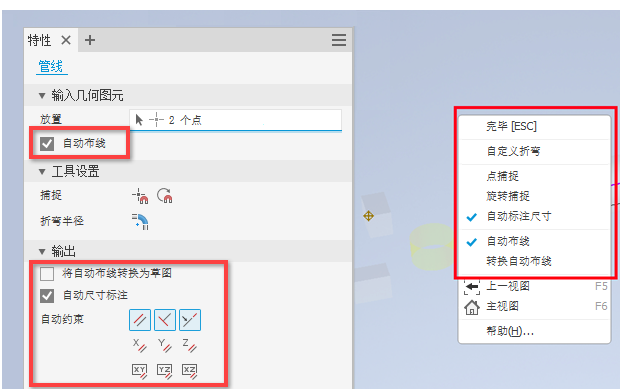

• 三维布管：“特性”对话框中的“布线”面板现在保留上次使用的值，以便在下次布线时重复使用。

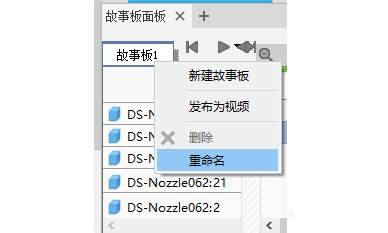

• 演示：在使用演示时，可以在创建故事板时重命名故事板，或者稍后选择重命名故事板。



• 演示：现在，可以在发布视频时指定输出帧速率。

• 快速模式：在快速模式下更改零部件可见性时，性能会得到改进。

• 部件中的螺纹：多螺纹可提高具有大量螺纹零件的部件的性能。

• 可见性快捷键：使用 Alt+V 可以切换实体、定位特征（平面、轴和点）和草图的可见性。

• 模型导航：改进了使用三键鼠标时的自由动态观察导航。

互联式工作流

我们不断寻找将团队联系在一起的方法。以前，我们添加了将 Inventor 零件复制到 Fusion 360 设计工作空间的功能。此版本增强了连接性。在 Inventor 中，可以将数据直接传递到Fusion 360“衍生式设计”、“仿真”和“制造”工作空间。这使得在开始制造之前能够更轻松地创建早期设计理念和仿真。


• Inventor 到 Fusion 360 的互操作性：

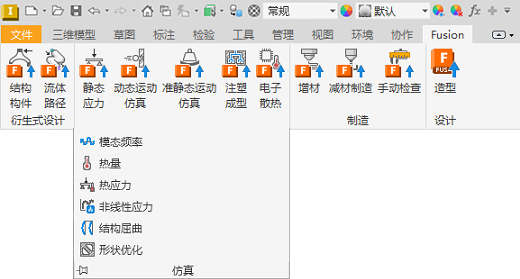

  在 Inventor 中，启动 Fusion 360 衍生式设计、仿真和制造工具。Fusion 360 功能区在 Inventor 部件和零件环境中都可用。

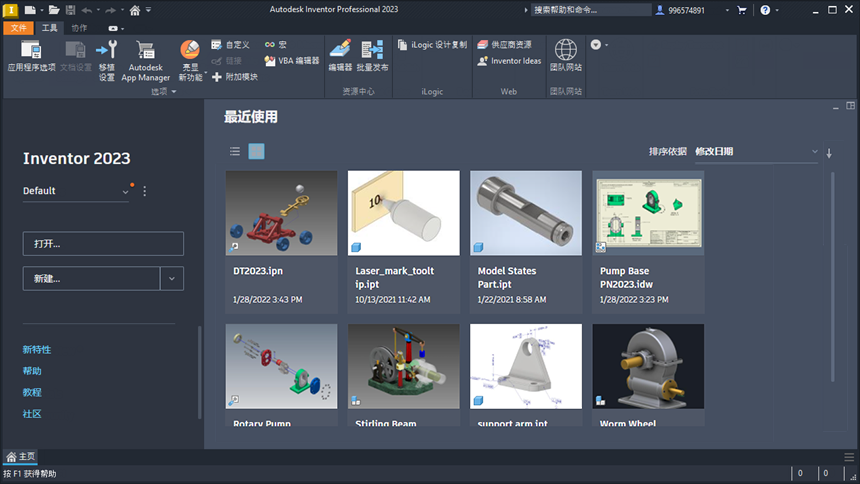

• “主页”替换“我的主页”：重新设计的“主页”为 Autodesk 产品提供了一致的启动体验。

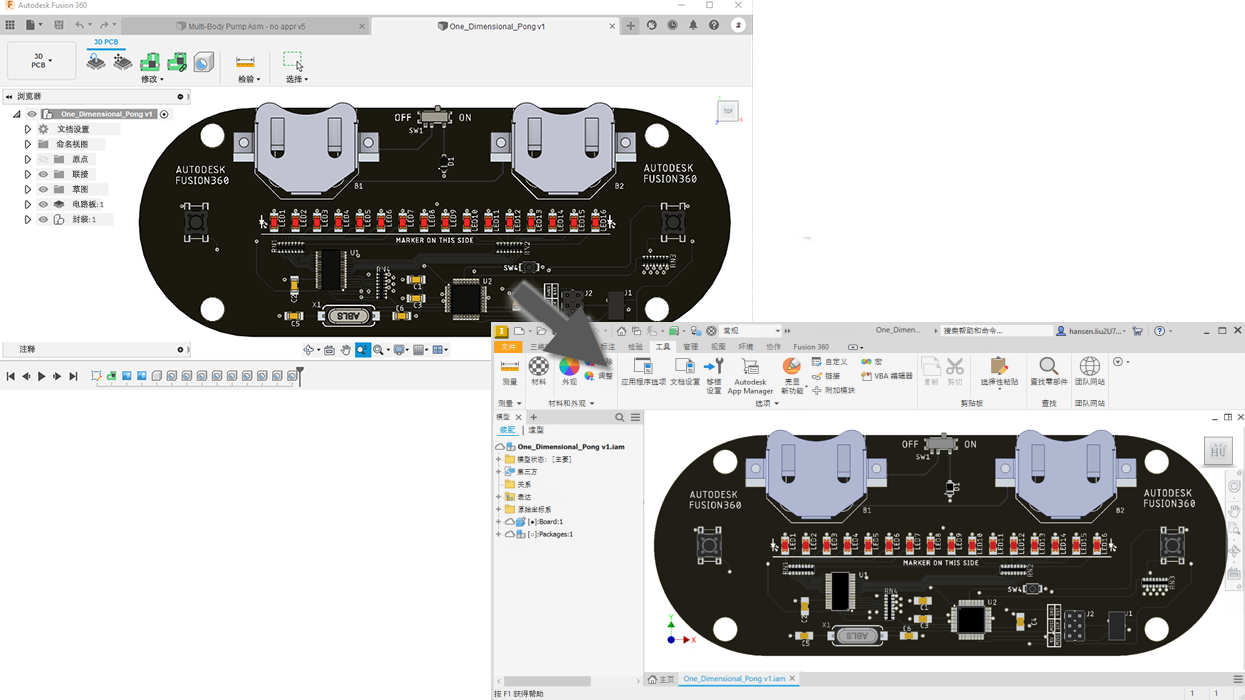

• Fusion 360 画布：提高了在打开包含画布数据的 Fusion 360 Electrical 设计时的视觉保真度。

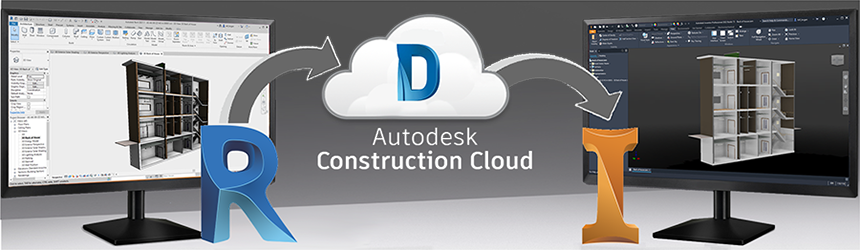

• 数据交换：Inventor 的数据交换使得与利益相关者共享指定的 Revit 数据子集变得非常简单。



• 互操作性：启动命令（例如打开 Revit 文件）时，不会安装 Revit 互操作性组件。在安装过程中，您可以继续在 Inventor 中处理非 Revit 数据。

• “简化”命令：特征类型调整可更清晰地描绘增材特征和减材特征。

• 移植：旧替换零件文件不再启动自动检查。

• 常规：新的快捷键、自动显示优化和性能改进。

• 转换器：添加了 glTF、glb 和 USDz 格式，JT 导入/导出、STEP 和 STL 导出方面进行了更新。

继续推动合规性（二维和三维标准）

• 三维标注和基于模型的定义

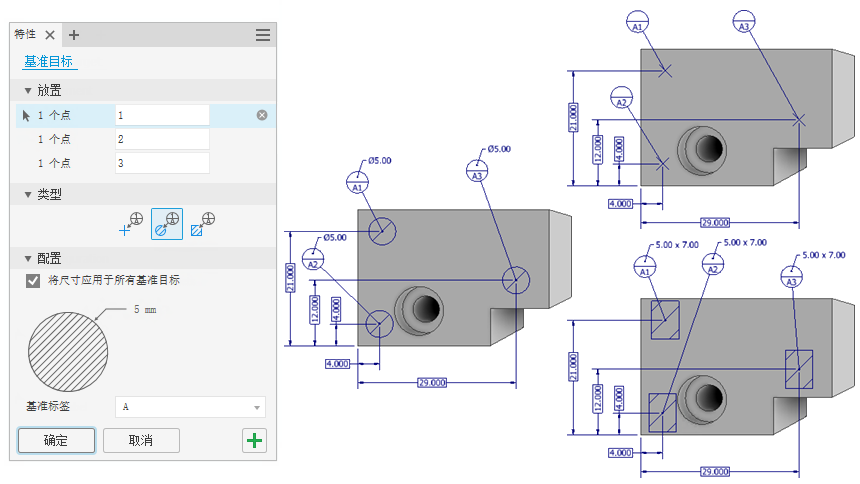

  • 向“常规标注”面板中添加了“基准目标”命令，以便您可以在不规则曲面上建立基准。



  • “基准目标”将添加到“样式”中。

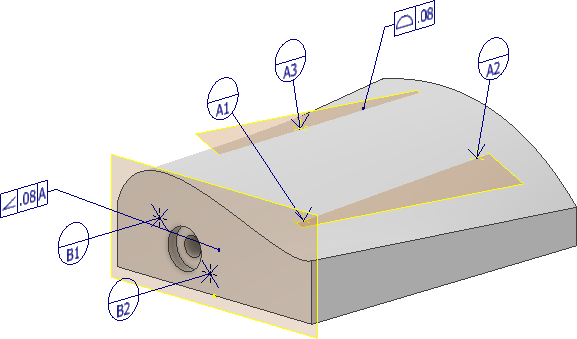

  • 添加了用户定义的三维标注基准目标平面。

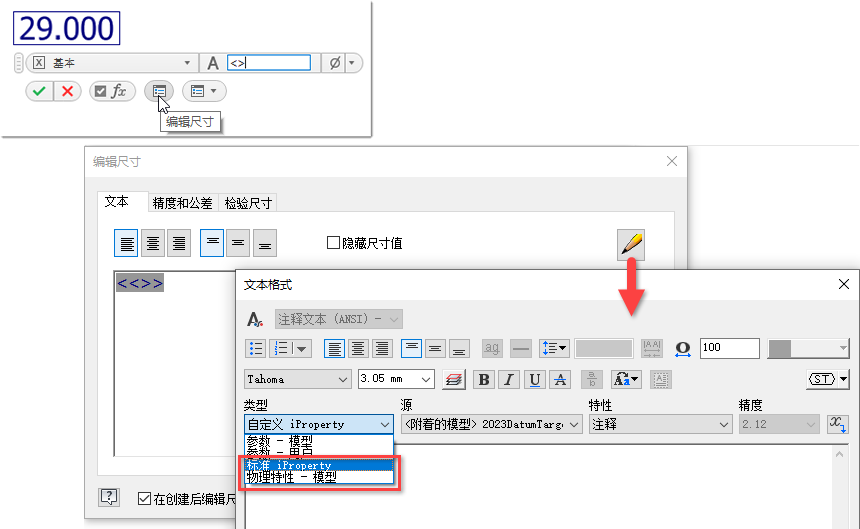

  • 在向三维标注添加文本时包含特性。

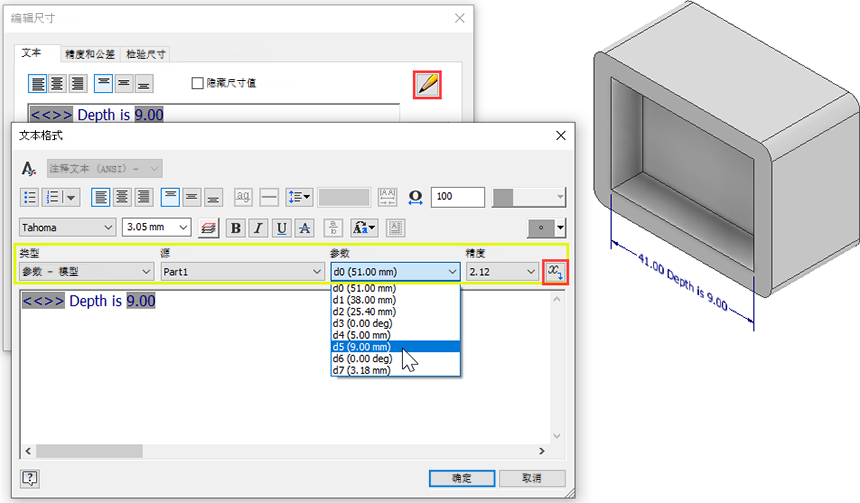

  • 在向三维标注添加文本时包含参数。



  • 公差指导工具支持 ASME 2009 和 ISO 2012。

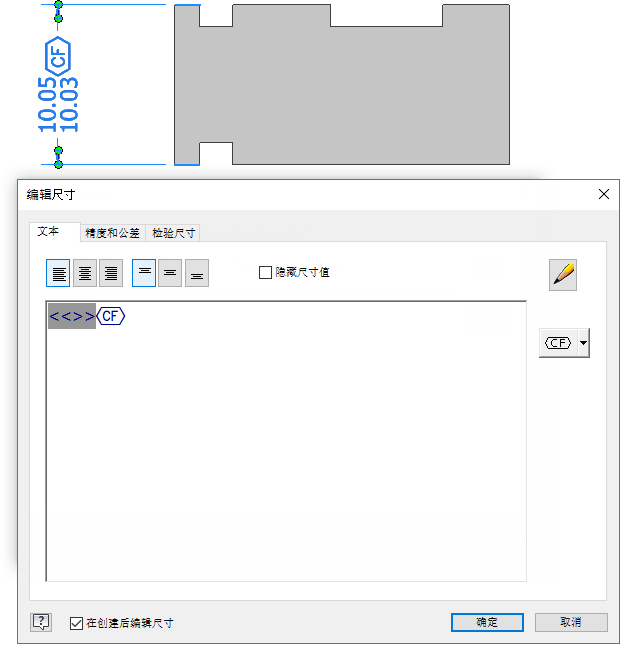

  • 连续特征 (CF) 在三维标注“编辑尺寸”和“文本格式”对话框中可用。

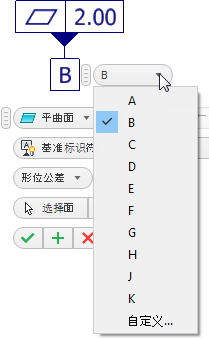

  • 基准参考框已经过优化，以便于使用和用于自定义 DRF 标签。

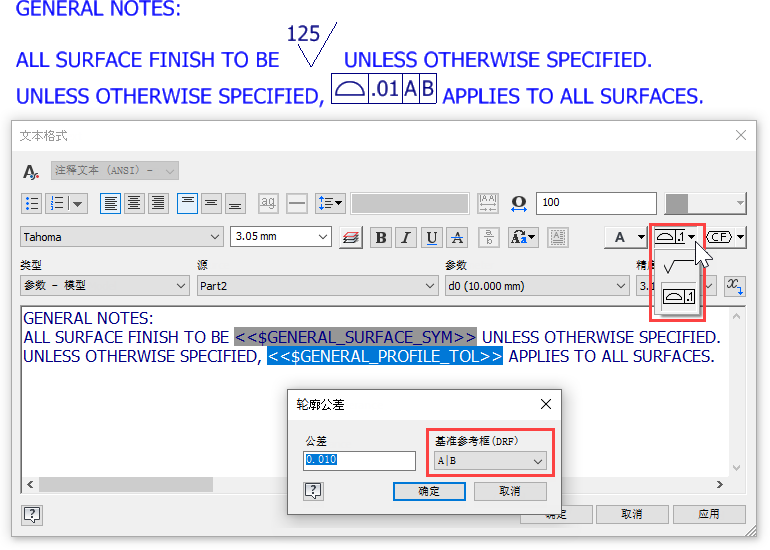

  • 在注释中包含常规表面粗糙度和曲面轮廓标注。

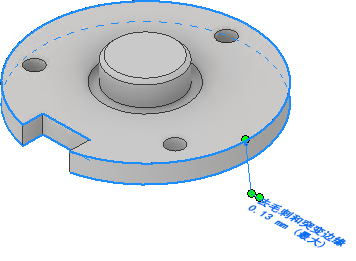

  • 将多个面、边和顶点与单条三维指引线关联。



• 工程视图

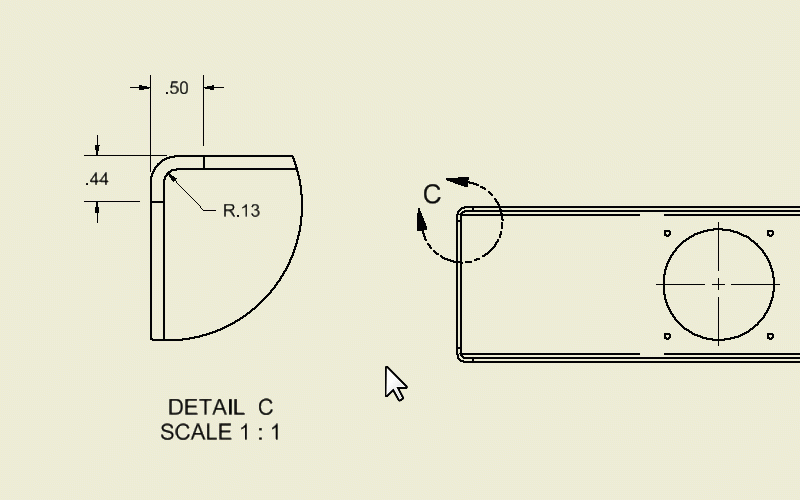

  • 使用“编辑局部视图特性”可以将局部视图边界形状从圆形更改为矩形。

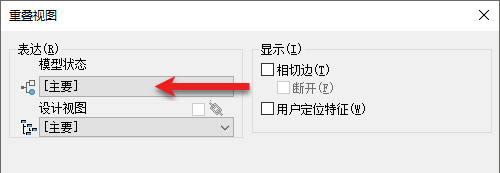

  • 将模型状态与重叠视图结合使用。

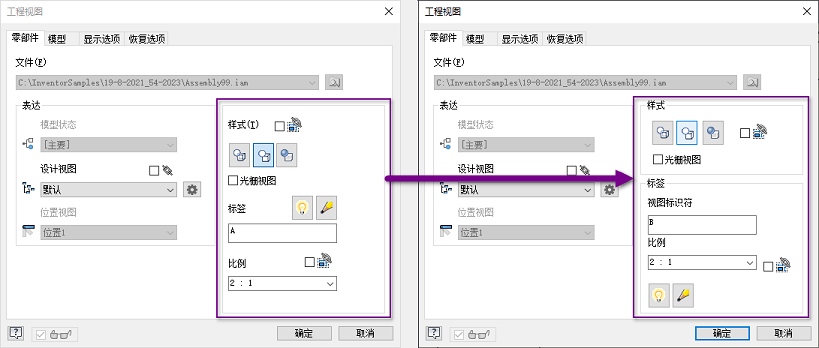

  • “工程视图”对话框具有更新的“视图”标签界面。

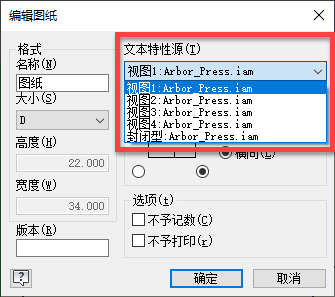

  • 使用任意视图中的模型作为主特性源。

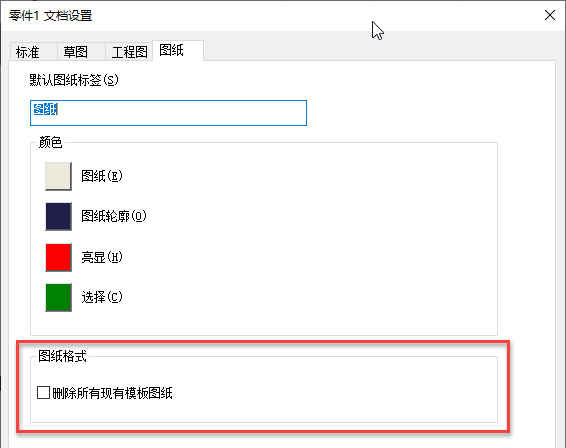

  • 从预定义的图纸格式创建工程图时，会自动删除现有图纸。

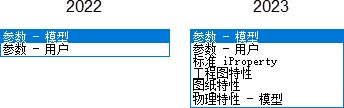

  • 从文本编辑器访问尺寸的任何特性字段。



• 工程图标注

  • 添加了表面粗糙度符号集合符号。



  • 改进了焊接符号识别线和字段标志方向。



  • “焊接符号样式和标准编辑器”对话框中添加了新的“现场焊符号方向”选项，使您可以设置现场焊符号的方向。



  • 指引线文本现在可以包含标准 iProperty、自定义 iProperty 以及属于附着零件父项的实例特性。

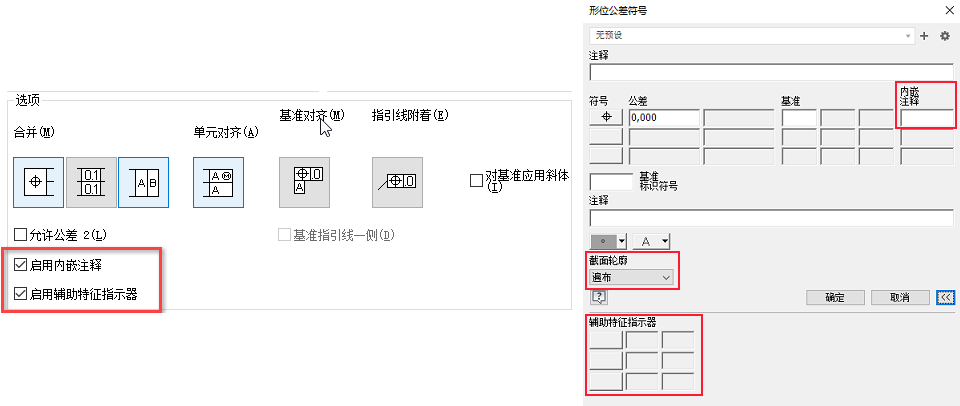

  • 形位公差符号：形位公差符号上的“遍布”符号。使用“形位公差符号”对话框的“轮廓”下拉菜单中新的“遍布”选项。

    您还可以根据 ISO 5458 和 5459 标准在“形位公差符号”对话框中输入前缀、后缀和辅助特征指示器。首先，使用“样式和标准编辑器”对话框中新增的复选框启用相应选项。另请注意，当您填充单元时，单元将变为启用状态。





    “形位公差符号样式”对话框中添加了其他标识符，以符合 ISO 5458、ISO 14405-1:2016 和 ISO 1101 标准。



客户驱动的改进

您的反馈对 Inventor 团队非常重要。我们非常重视您的反馈和产品改进请求。请加入以下社区，从而向 Inventor 团队提供反馈。

• 反馈社区
• Inventor Ideas
• Inventor 论坛

此版本提供了与客户请求、产品之间增强的工作流以及标准合规性相关的增强功能。

从您的 Autodesk Account 访问 Inventor 2023 版本。
