工程图样式增强功能

了解此版本 Inventor 中许多新的样式增强功能。

尺寸的圆弧符号

现在,您可以根据 ISO 129-1:2018 标准创建带有圆弧符号的尺寸。

向“样式和标准编辑器”的“选项”选项卡中添加了新选项,用于指定圆弧符号的位置(在尺寸的上方或前面)。

有关详细信息,请参见样式和标准编辑器 - 尺寸参考

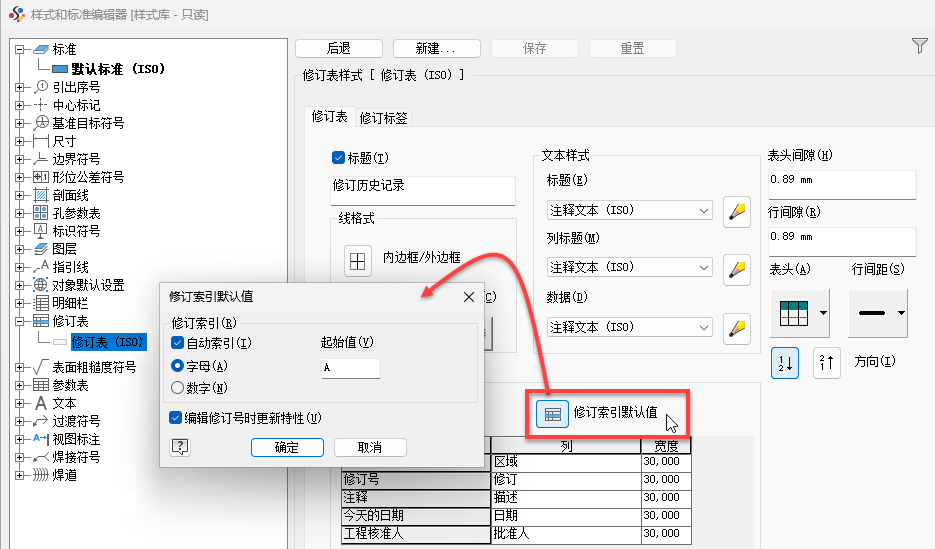

修订表的修订索引设置

现在,可以从工程图模板内而不是通过修订表本身指定默认编号(字母或数字)。针对修订表向“样式和标准编辑器”中添加了一个新的“修订索引默认值”选项。

有关详细信息,请参见样式和标准编辑器 - 修订表样式参考修订表参考

Inventor® Ideas 提交

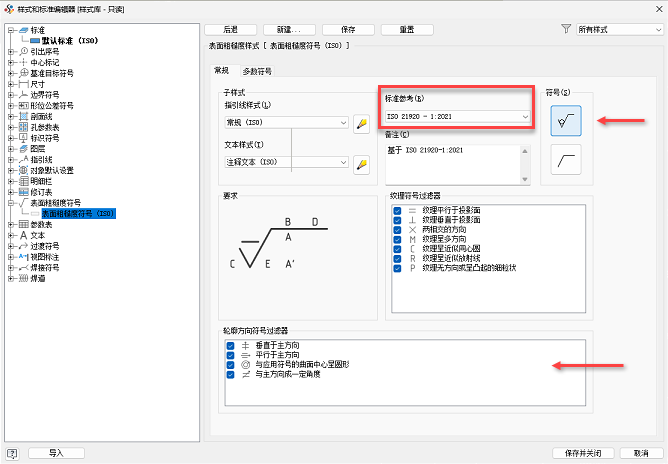

表面粗糙度

现在,您可以根据 ISO 21920-1 标准定义表面粗糙度符号。

添加“对明细栏排序”选项

现在,您可以使用新添加的“排序”选项,直接在样式编辑器中为明细栏指定 BOM 表中条目的排序顺序。

有关详细信息,请参见样式和标准编辑器 - 明细栏样式参考

Inventor® Ideas 提交
