了解新添加的过渡符号功能。
从此版本的 Inventor 开始,您可以根据 ISO 21204:2020 标准定义过渡符号。向“标注”选项卡的“符号”面板中添加了新的“过渡符号”命令。
根据符号的放置,有三种类型的过渡符号。
边:这种类型的过渡符号是通过在创建过程中从视图或草图中选择某个几何图元来创建的。也可以重附着此类过渡符号。

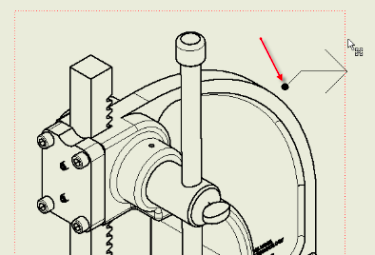

面:在视图包围长方体内的空白区域中生成时创建。

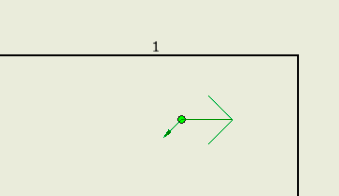

图纸:在图纸的空白区域中生成时创建。
使用样式和标准编辑器可调整过渡符号的样式。
有关详细信息,请参见添加过渡符号和样式和标准编辑器 - 过渡符号样式参考。
