工程图标注

了解工程图标注的最新改进。

“文本格式”对话框中添加了预设

现在,您可以在“文本格式”对话框中指定和使用预设。预设仅保存文本,而不保存对话框设置。请注意,预设不会在不同命令之间共享。

有关详细信息,请参见使用预设的步骤文本格式参考

能够缩放修订云线圆弧

在使用修订云线时进行了一些增强。现在,您可以改变修订云线圆弧的大小,从而围绕视图中的较小细节创建修订云线。

您还可以通过修订云线浏览器节点的关联菜单,使用新添加的“编辑...”命令来编辑修订云线。在“修订云线”对话框中,您可以选择一个选项,以便每次插入新修订云线时都显示该对话框。这样,您可以立即对其进行编辑,并使用当前设置作为默认值。

有关详细信息,请参见使用修订云线的步骤

Inventor® Ideas 提交

Inventor® Ideas 提交

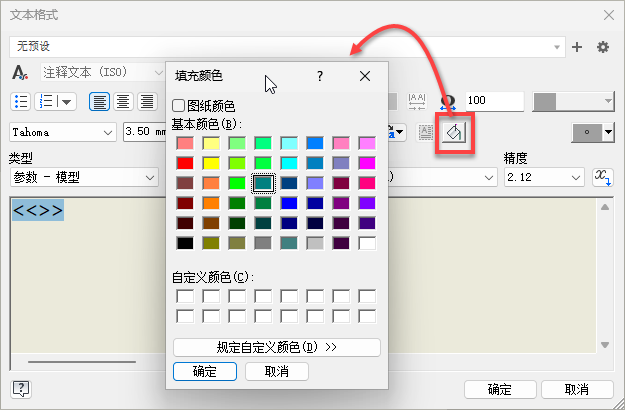

DWG 中尺寸的背景颜色填充支持

向工程图尺寸的“文本格式”对话框中添加了一个新的“背景填充”选项,从而提高了工程图的可读性。

导出为 DWG 时,将导入带有背景填充的标注并使用背景颜色填充将其导出。但是,这不适用于带指引线和通用注释的标注。

Inventor® Ideas 提交

Inventor® Ideas 提交

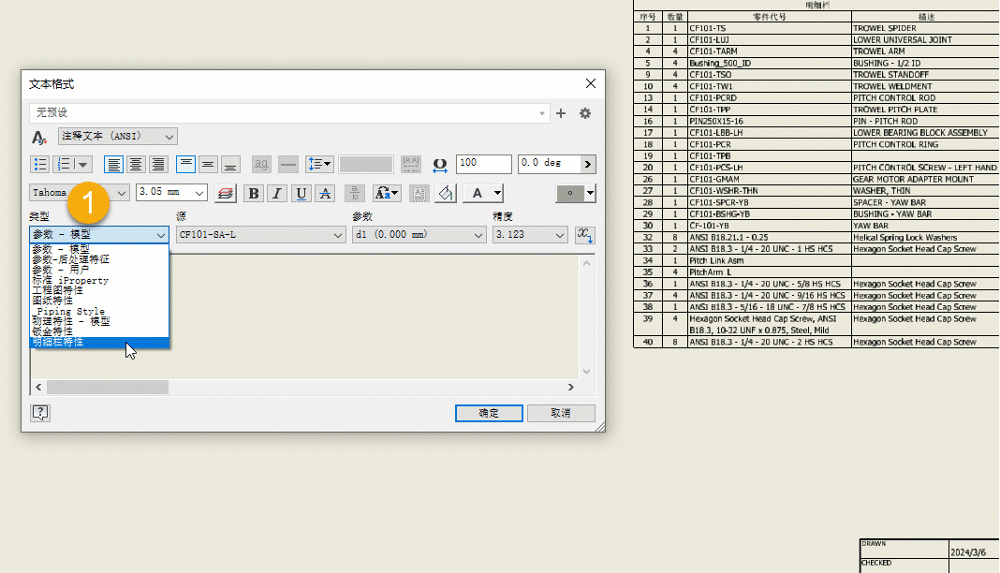

在文本中使用明细栏特性

向“文本”对话框中添加了将明细栏特性添加到任何工程图文本的功能。

有关详细信息,请参见工程图中的文本向工程图添加通用注释的步骤文本格式参考

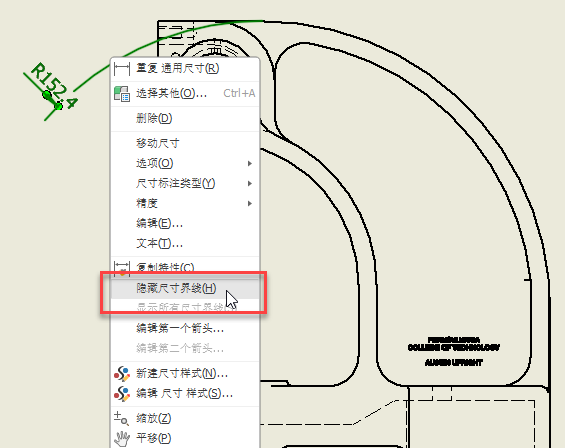

隐藏直径和半径标注的尺寸界线

为“直径”和“半径”尺寸添加了新选项,使您可以隐藏尺寸界线。要使用此功能,请选择尺寸界线,单击鼠标右键,然后选择“隐藏尺寸界线”。

Inventor® Ideas 提交
