草图增强功能

了解草图环境的增强功能。

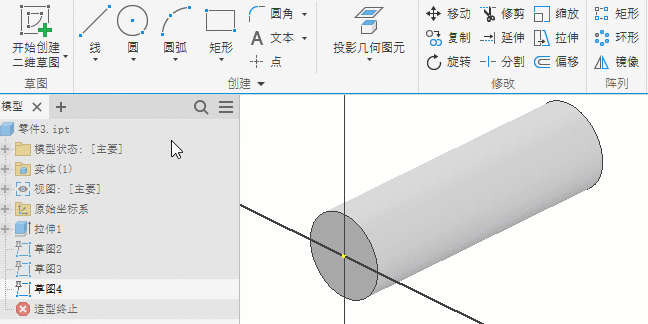

中点线

在二维草图环境中使用新添加的“中点线”命令可创建与线的中点对称的线。指定中点即可开始绘制直线。然后，单击以设置直线的终点，或使用编辑字段定义直线终点自中点的长度或角度。请注意，会在中点和选定的几何图形之间创建重合约束。

有关详细信息，请参见创建直线、圆弧和折弯。

在二维和三维草图中，现在可以切换到文档中的其他草图，而无需单击“完成草图”或“取消草图”。

在零件和部件中，现在可以在编辑时更改二维草图阵列的方向。
