纤维长度加权分布结果

“纤维长度加权分布”结果显示根据纤维长度加权的纤维分布。

此结果会通过包含“填充”或“填充 + 保压”分析的分析在指定的节点处生成，并受以下网格类型支持：

• 中性面
• Dual Domain
• 3D

在以下情况下，将生成“纤维长度加权分布”结果

• 用于执行“纤维取向分析(如果有纤维材料)”的选项处于启用状态
• 所选成型材料是长纤维复合材料
• “计算纤维断裂”的选项已设为“由长度确定”。

使用此结果

对于 dual domain 和中性面模型，将显示厚度方向上纤维长度的平均分布。这是时间序列结果，因此可显示整个时间范围内的纤维长度变化。

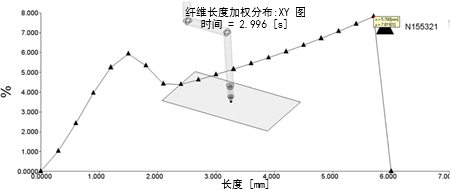

对于 3D 模型，将显示每个节点处纤维长度的分布。可为此结果指定节点，以针对该节点对此结果绘图。此图形仅在最后的时间段内显示。

若要将“纤维长度加权分布”结果添加到显示，请单击 （“结果”选项卡 >“图形”面板 >“新建图形”）。在“结果选择”选项卡中，从可用结果列表中选择“纤维长度加权分布”，然后选择要显示的“XY 图”类型。
