约束用于翘曲分析的模型

对于翘曲分析，约束将应用于模型节点以：

注意：空间中的一般刚体移动涉及六个分量（三个正交平移和三个正交旋转）。这意味着，在模型中也必须设置至少六个受约束的自由度。在实践中，必须确定是基准坐标系还是局部坐标系能最好地模拟您对所建模的物理位置的理解。

防止刚体移动

默认情况和大多数情况下，可以使用自动约束来预测零件的典型变形。

如果未设置手动约束，将自动设置约束，并使用最佳拟合技术测量零件的变形。

尽管在一般情况下自动翘曲计算已经绰绰有余，但要预测在特殊条件下使用时或固定到部件中的另一物体上时零件的翘曲情况，对该零件设置手动约束也很有用。

您可能想对特定节点设置非零位移约束，以考虑装配产生的变形和应力。要进行此操作，首先需要对模型设置刚体移动约束。

下面的图 1 和图 2 显示了翘曲模拟随着对零件所设置的约束类型的不同的变化情况。

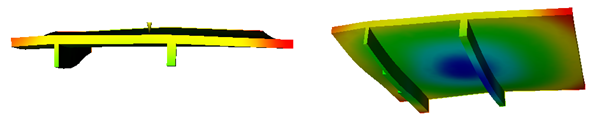

使用自动约束时零件的典型变形（比例因子=10.00）

然而，对零件设置特定约束可以提前预测该零件在实际使用条件下可能出现的任何意外行为。

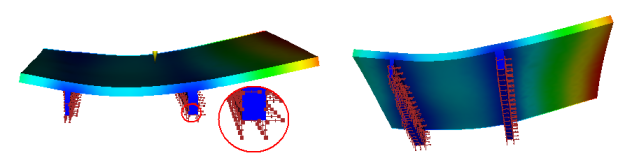

模拟将对零件施加的约束在实际使用中的情况，以及这些约束引起的变形。（比例因子=10.00）

如果注射成型零件要装入到刚性部件中，您可能希望对特定安装节点设置固定约束，以便考虑部件引起的变形和应力。为此，需要先在安装节点上设置固定翘曲约束。然后，需要启用“根据模具收缩容差调整约束位置”选项，并指定模具收缩容差。
