建模

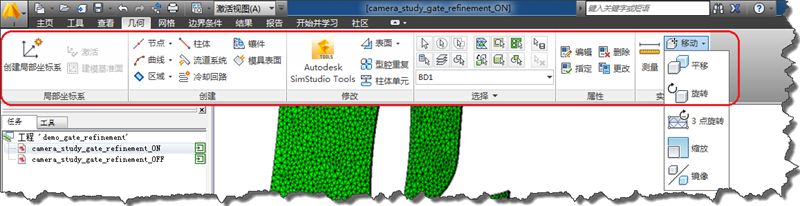

有时，您可能会发现有必要创建要添加到已导入 CAD 模型中的几何体，以提高模拟的精度。“几何”选项卡上提供的“建模”工具可帮助您创建简单的几何体，例如 ：

• 流道
• 浇口
• 主流道
• 冷却管线
• 模具

在 Synergy 中创建的几何体基于节点、曲线和/或区域。一般来讲，涉及的步骤包括：

1. 创建将用于定义几何体的曲线（直线）或节点。
2. 设置属性类型。
3. 创建区域。

然后必须对几何体进行网格划分。
