报告 3D 零件中网格细化不足的求解器消息可使用节点层数结果进行检查。

生成模型的 3D 网格时，零件的几何，或作为其基础的 Dual Domain 网格粗糙，会导致模型区域四面体网格中的层数比预期数量要少。分析仍将运行，但解决方案的精确度可能会降低。

节点层数结果通过显示零件厚度方向上的节点层数表示模型中的网格结构。

注意：

• 节点层数结果不是默认结果。若要访问此结果，请在“方案任务”窗格中的“流动”上单击鼠标右键，并选择“新建图”。向下滚动可用结果，从列表中选择“节点层数”，并选择“确定”。
• 在生成网格时，指定所需单元数，而不是厚度方向上的节点数。结果包括模型表面上的节点。因此，具有六个单元层的模型将具有七个节点层。

使用此结果

节点层均指定有一个值，零件外表面具有值 1，越往零件中心，值越大。零件中心的节点层数代表该点的网格细化情况。

中间节点层的预期值可通过以下方程式获得：

其中

• N 为该模型位置处的四面体层数。
• n 为节点层值

对于整个零件中具有 6 个四面体层单元的模型，中间节点层的值将为 4。

可通过使用剖切平面或过滤图以显示中间节点层值来定位节点层不足的区域。

使用剖切平面

在“节点层数”结果激活的情况下，单击 （“视图”选项卡 >“剖切平面”面板 >“编辑”）以创建剖切平面。移动剖切平面以检查关注区域的细化水平。

过滤图

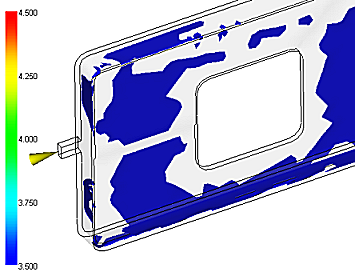

在节点层数结果有效的情况下，在结果名称上单击鼠标右键并选择“属性”。选择“比例”选项卡。单击“指定”并定义要查看的层范围。如果中间层的预期值为 4，则过滤 3.5 和 4.5 之间的值。确保未选中“扩充颜色”复选框。

层数少于所需值的模型区域在结果中将显示为间隙。

因为节点层编号从零件边缘开始，板状区域的边缘周围具有空白界线属于正常情况。这是表示结果生成方式的函数，可能并不表示局部细化不够。

检查事项

如果节点层数少于所需值的任何区域与模型的关键特征对应，请考虑以下替代方法：

• 单击 （“网格”选项卡 >“网格修复”面板 >“重新划分四面体的网格”）来细化局部区域的网格。
• 将模型转换为 Dual Domain 网格，重新划分零件的网格，使其全局网格边长减小，然后将模型转换回 3D 网格。

在重新划分零件网格后重新运行分析，以确保模型现已充分细化。
