教程 A4:定义特性和网格
定义材料属性
创建二维正交各向异性复合材料。
在“模型”树中,在
“材料”
>
“新建”
上单击鼠标右键。
将
“名称”
更改为
“碳/环氧树脂复合材料
。
将
“类型”
设置为
“正交各向异性二维”
。

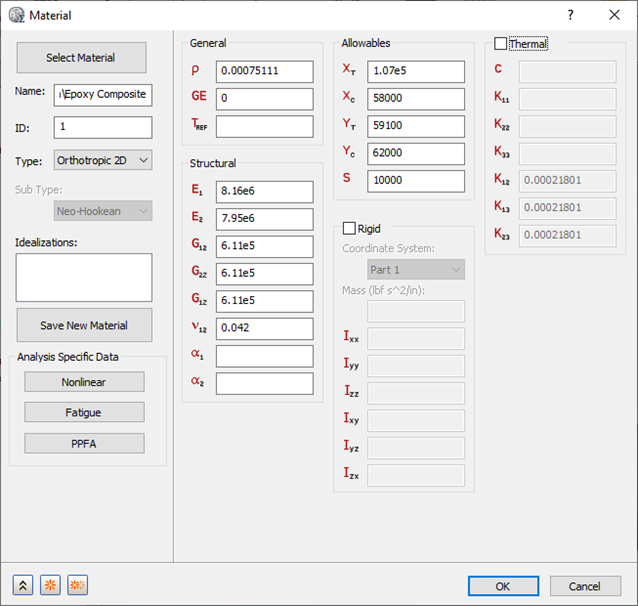

如下图所示,设置
“常规”
、
“结构”
和
“许用值”
部分下的材料特性值。
单击
“确定”
以创建材料。
定义单元属性
在
“模型”
树中的
“理想化”
下,检查标准类别下是否有任何现有定义,例如
“实体”
和
“壳”

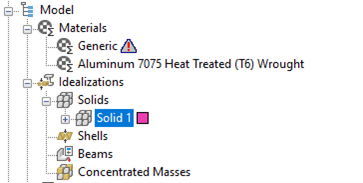

。下面所示的“实体 1”是现有定义的一个示例:
如果有任何现有定义,请在
“理想化”
>
“全部删除”
上单击鼠标右键。执行此操作会确保不需要的材料不会出现在零件网格中并参与分析。

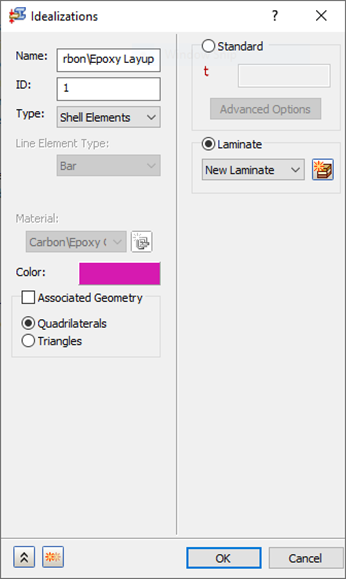

在
“模型”
树中,在
“理想化”
>
“新建”
上单击鼠标右键。
将
“名称”
更改为
“碳/环氧树脂层”
。
从
“类型”
下拉菜单中选择
“壳单元”
。
确保将
“材料”
设置为
“碳/环氧树脂复合材料”
。
选择
“层压板”
选项。
单击
“新建层压板”
按钮
。

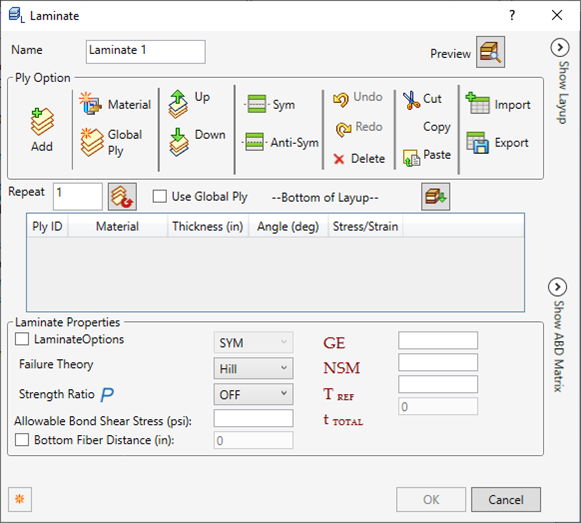

在“层压板”对话框中,从
“失效理论”
下拉菜单中选择
“斜坡”
,以便您可以在分析完成时查看失效指数信息。
单击
“添加”
以创建一个新层。

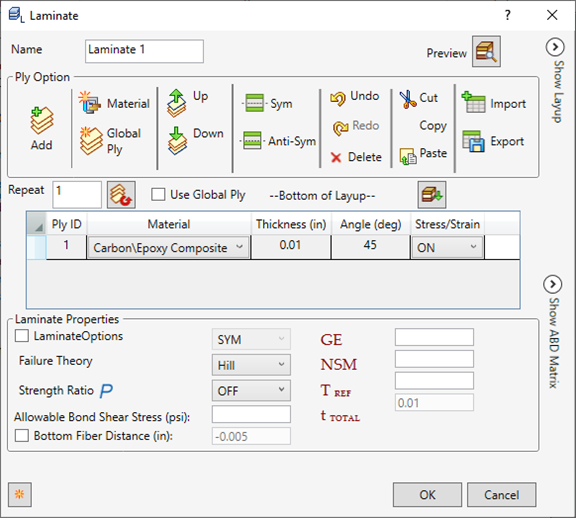

通过单击
“材料”
下的第一个单元格,以选择
“材料”
下的
“碳/环氧树脂复合材料”
。将
“厚度”
设置为
“0.01”
(双击默认厚度以编辑单元格)。将
“角度”
设置为
“45”
。将
“应力/应变”
输出保留为
“开”
。
创建其他五个层。选择层 1 所在的行。在表格上方,在
“重复”
按钮旁边的框中键入
“5”
,然后单击
“重复”
。

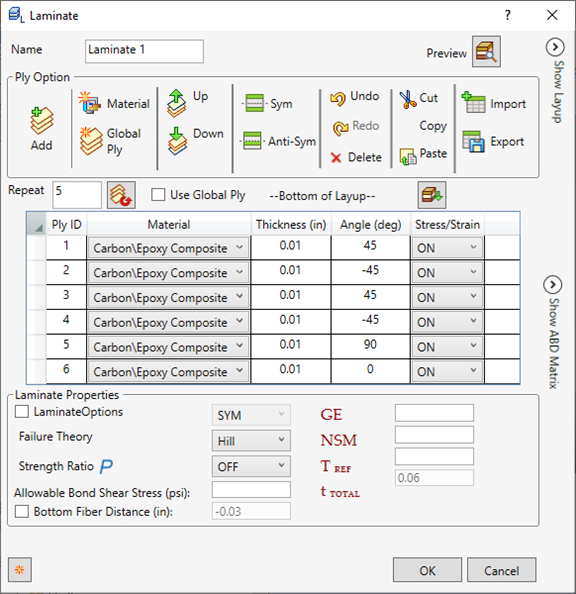

更改
“角度”
,以便从层 1 到层 6 的角度分别为
“45”
、
“-45”
、
“45”
、
“-45”
、
“90”
、
“0”
。

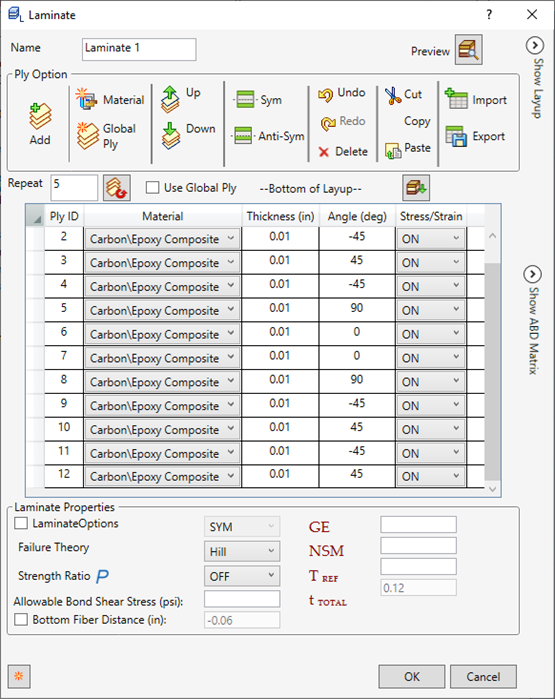

选择所有层,然后单击
“对称”
按钮
。
现在,您有一个 12 层的层压板。单击
“确定”
以完成层压板定义。

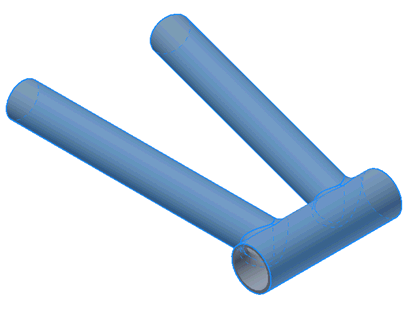

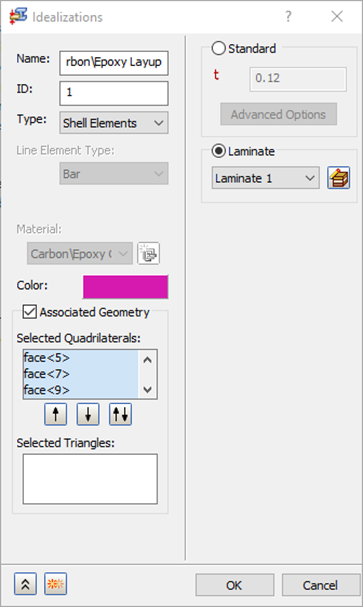

在
“理想化”
对话框中,选中
“关联的几何图形”
,然后为
“四边形”
选择零件的外表面。
单击
“确定”
以创建复合物理特性。
定义网格

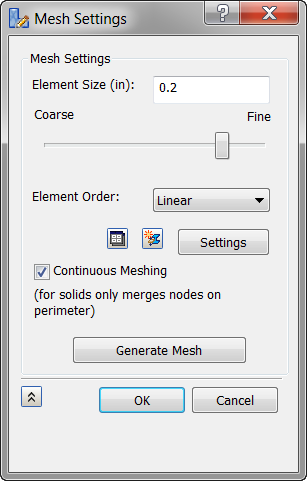

在
“网格模型”
上单击鼠标右键,然后选择
“编辑”
。
为
“单元大小”
输入
“0.2”
。
为
“单元顺序”
选择
“线性”
。
单击
“确定”
,以对几何图形划分网格。
父主题:
教程 A4:在自行车框架部分中使用复合材料
