教程 A8：对结果进行后处理

在此过程中，您将动画演示结果以查看被载荷压碎的钢坯。

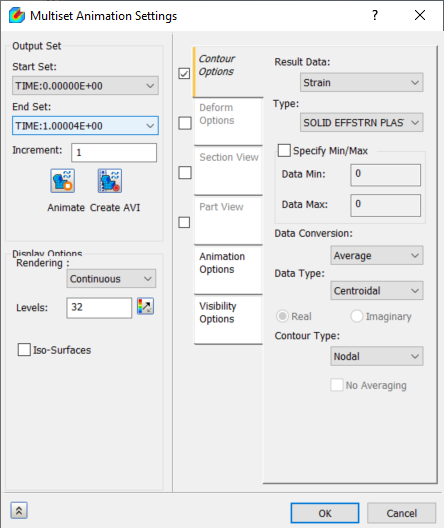

1. 在“部件”树中，在“结果” > “多集动画设置”上单击鼠标右键。

2. 为“开始集”选择“TIME:0.000000e+00”，为“结束集”选择在载荷的“瞬态表数据”中设置的 1 秒周期结束附近的时间值，例如“TIME: 1.00004E+00”，如上所示。
3. 在“轮廓选项”选项卡上，将“结果数据”设置为“应变”，将“类型”设置为“SOLID EFFSTRN PLASTIC”。
4. 在“变形选项”选项卡上，将“变形比例”设置为“实际”。
5. 要运行动画，请单击“动画”。要停止动画，请再次单击“动画”。

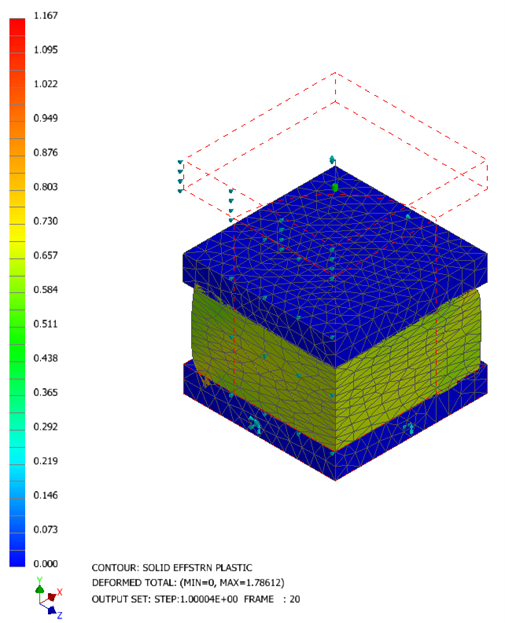

   请注意，钢坯外侧凸出，因为在压缩之前，垂直边延伸到形状的红色虚线之外。

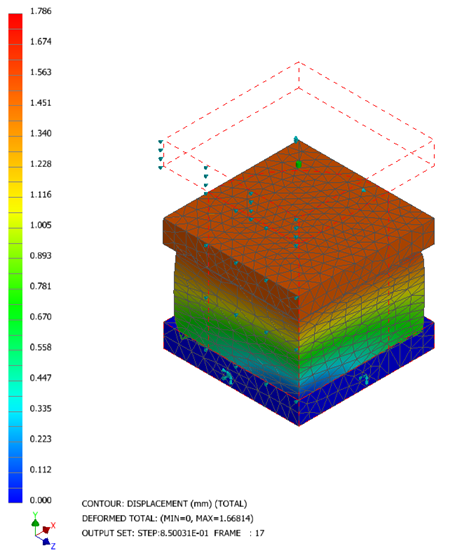

6. 对于测试的其他视图，在“多集动画设置”对话框的“轮廓选项”选项卡上，将“结果数据”设置为“位移”，将“类型”设置为“总计”，然后再次运行动画。
