教程 A2：运行分析和对结果进行后处理

1. 保存模型。
2. 在“分析 1”上单击鼠标右键，然后选择“在 Nastran 中求解”。
3. 当您看到“Nastran 求解完成”对话框时，请单击“确定”以将结果加载到 Autodesk Inventor Nastran 中。

对结果进行后处理

1. 在“结果”上单击鼠标右键，然后选择“编辑”。
2. 在“子工况”列表中选择“STEP 40, Time=0.195”，确保选中“变形选项”和“轮廓选项”复选框。

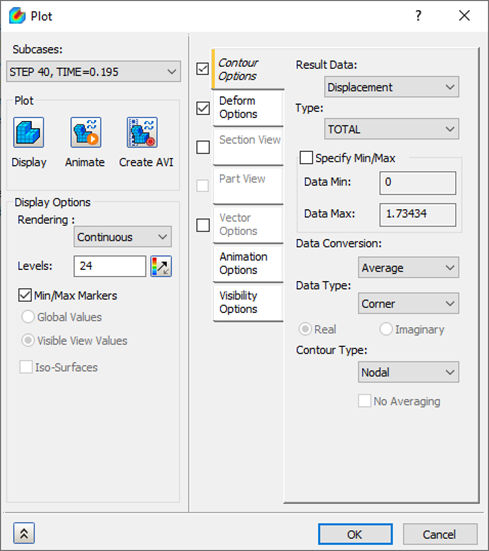

3. 在“轮廓选项”选项卡上，为“结果数据”选择“位移”，为“类型”选择“总计”。确保在“显示选项”下选中“最小/最大标记”。单击“图形”下的“显示”，然后单击“确定”以显示结果。

   可能需要编辑“显示选项”下的“默认设置”，才能显示“轮廓上的最大/最小数据”。

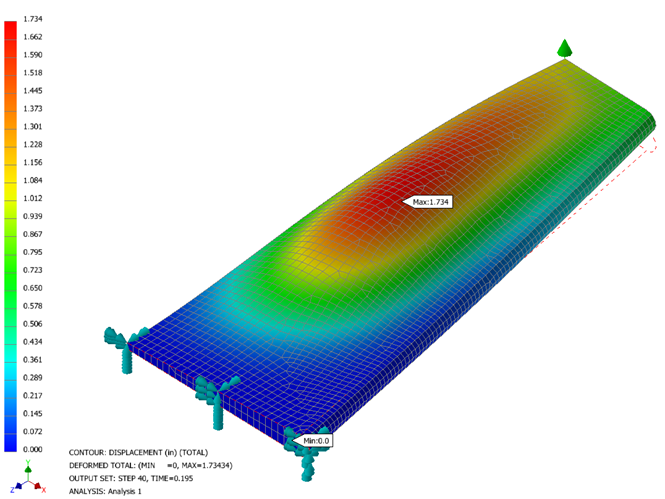

4. 结果应如下图所示。

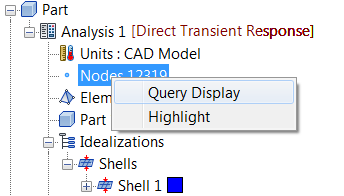

5. 在“零件”树的顶部附近，在“节点” > “查询显示”上单击鼠标右键。这将允许您通过在各个节点上移动鼠标来查看这些节点的定义。

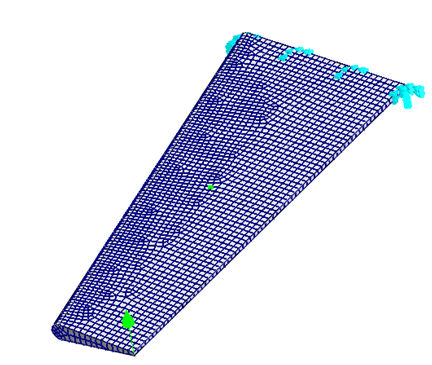

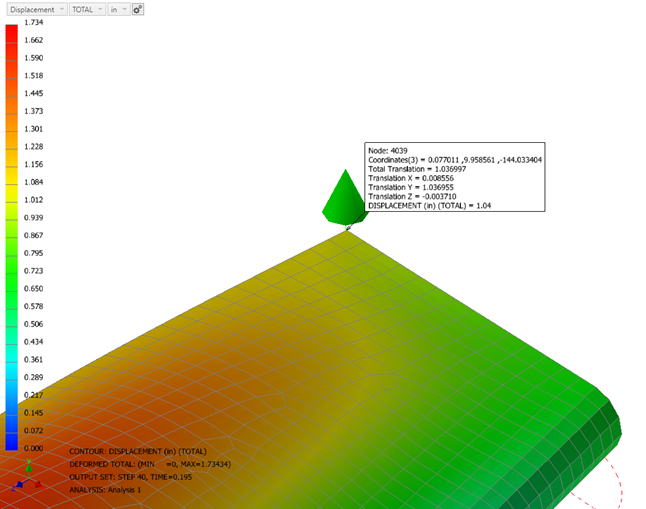

6. 移动鼠标，以便具有载荷的节点将亮显。您可能需要在接近机翼的位置放大。记下“节点 ID”，它稍后将用于针对该特定节点的位移绘制“XY 图”。


   您的节点 ID 可能不同于本教程中所示的 ID。

7. 再次在“节点” > “查询显示”上单击鼠标右键，可禁用“查询显示”。
8. 在“结果”上单击鼠标右键，然后选择“编辑”。

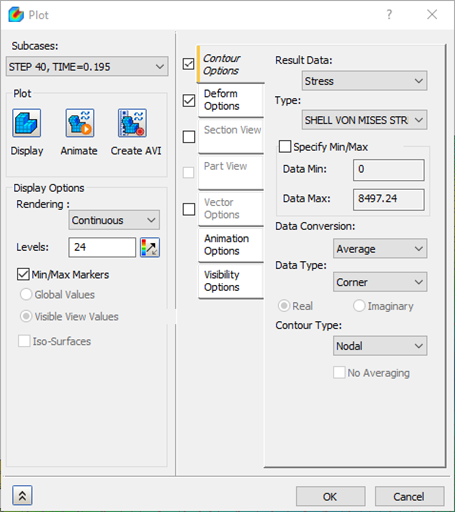

9. 在“轮廓选项”选项卡上，为“结果数据”选择“应力”，然后在“类型”下选择“SHELL MAX VON MISES STRESS BOTTOM/TOP”。单击“显示”，然后单击“确定”以显示结果。

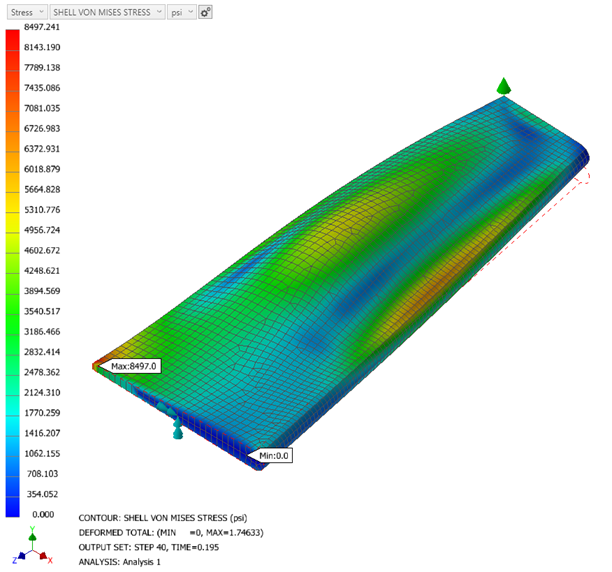

10. 结果应如下图所示。

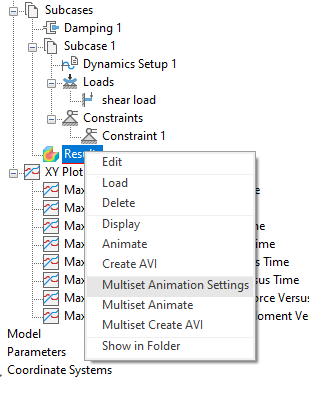

11. 在“结果”上单击鼠标右键，然后选择“多集动画设置”。

12. 将“结束集”设置为“STEP 62, TIME=0.305”。仅选中“变形选项”复选框，取消选中其他选项。

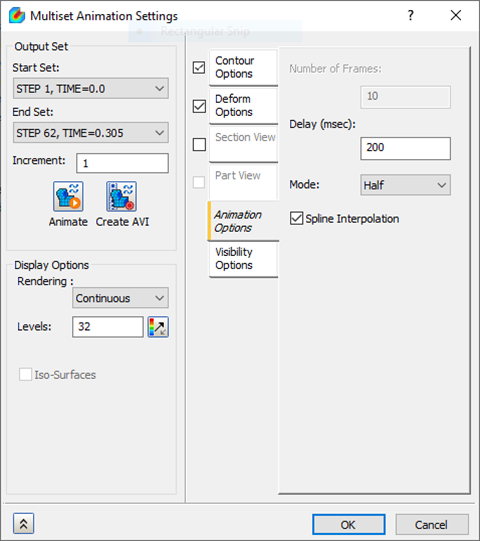

13. 单击“动画选项”选项卡，然后将“模式”设置更改为“一半”。

14. 单击“动画”按钮。这将加载动画，显示机翼的变形。单击“确定”关闭该对话框，以便更好地查看动画。
15. 要停止动画，请在“结果” > “多集动画制作”上单击鼠标右键。

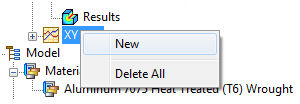

16. 在“XY 图”上单击鼠标右键，然后选择“新建”。

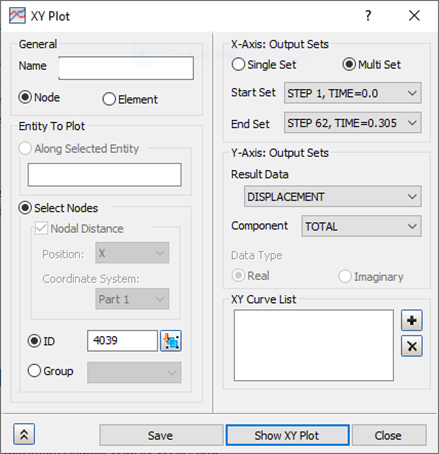

17. 对于“要绘制的实体”，确保选中“节点”，然后在“ID”下面键入在以前找到的“节点 ID”。

18. 对于“输出集”，确保为“开始集”选择“STEP 1, TIME=0.0”，为“结束集”选择“STEP 62, TIME=0.305”。
19. 对于“Y 轴输出集”，确保将“结果数据”设置为“位移”，将“组件”设置为“总计”。

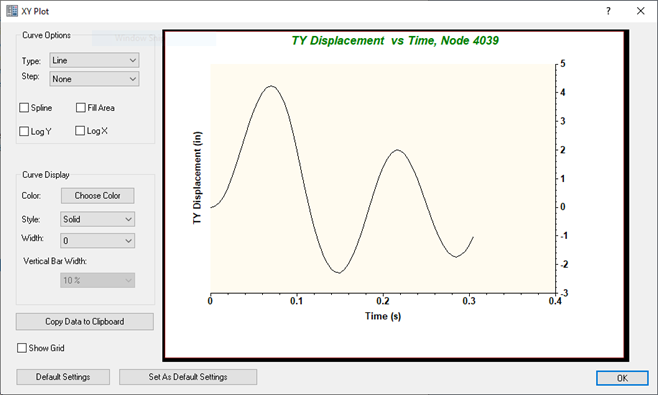

20. 单击“显示 XY 图”按钮。该图将显示在“XY 图”对话框中。

21. 在“XY 图”对话框中，单击“确定”以关闭图形显示。
22. 现在，在“ID”输入框字段中单击，然后在机翼的中央跨距中单击一个节点。模型上应该会显示新的 ID，后跟一个小标记，指示该节点处于选中状态。

23. 将“分量”从“总计”更改为“TY”。

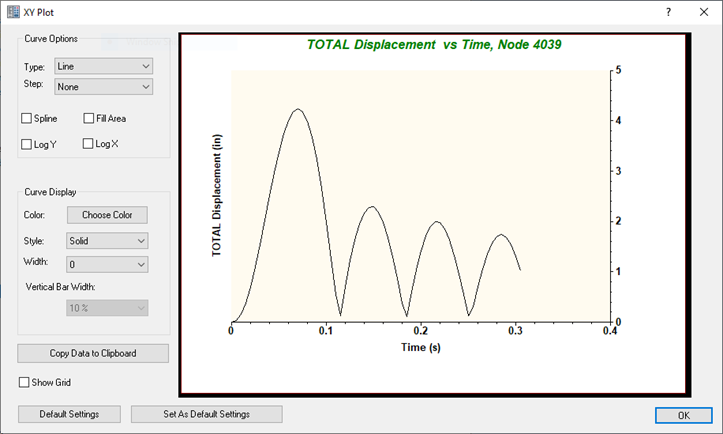

24. 单击“显示 XY 图”以查看选定节点的位移图。


    还可以查看其他节点数量，如加速度、速度和力。

机翼的直接瞬态响应到此结束。

下面总结了所涵盖的主要主题：

• 创建要用于瞬态载荷的表。
• 直接瞬态分析设置，包括结构阻尼和时间步。
• 使用节点查询显示特征。
• 为总位移创建 XY 图。
